"4,5*9,8 mm Toneable SST Flat Drop Fiber Cables with Copper Tracer Wire" predstavljajo sofisticirano in zelo učinkovito rešitev za sodobne telekomunikacije in potrebe po prenosu podatkov. Ti kabli so zasnovani tako, da zagotavljajo zanesljivo in visoko-zmogljivo povezljivost, zaradi česar so idealni za različne aplikacije, od širokopasovnih naprav v stanovanjih do komercialnih podatkovnih omrežij.

V jedru "4,5*9,8 mm Toneable SST FTTX Fiber Optic" je dizajn, ki združuje vzdržljivost in prilagodljivost. Mere 4,5 mm v premeru in 9,8 mm v širino odražajo robustno, a obvladljivo velikost, ki je -primerna za različna okolja namestitve. Konstrukcija kabla vključuje eno-načinsko ali več-načinsko optično jedro, odvisno od posebnih zahtev omrežja. Samo vlakno je obdano z zaščitno plastjo, ki zagotavlja minimalno izgubo signala in ohranja celovitost na velikih razdaljah.

Ključna značilnost teh optičnih vlaken FTTX je njihova zmožnost toniranja, ki znatno poenostavi postopek lociranja in prepoznavanja določenih kablov med namestitvijo in vzdrževanjem. Funkcijo toniranja omogoča vgrajena bakrena sledilna žica, ki poteka vzdolž niti optičnih vlaken v kablu. To sledilno žico lahko uporabite z generatorji tonov in sondami za sledenje poti kabla, kar olajša upravljanje in odpravljanje težav v omrežni infrastrukturi.

»Toneable SST« v imenu izdelka se nanaša na napredno tehnologijo eno-mode ali več-mode optičnih vlaken (SST), ki se uporablja v teh kablih. Tehnologija SST je zasnovana tako, da zagotavlja izjemno zmogljivost z nizkim dušenjem in visoko pasovno širino. To zagotavlja učinkovit in zanesljiv prenos podatkov tudi na velike razdalje. Kabli podpirajo hitri-internet, pretakanje videa visoke ločljivosti in druge-podatkovno intenzivne aplikacije, zaradi česar so primerni za stanovanjsko in komercialno uporabo.

Lastnosti

• Standardne prakse in združljivost strojne opreme
• Zaščita vlaken in celovitost signala
• Sprejemljivost materiala

• Odpravlja zahteve po povezovanju in ozemljitvi
• Izboljša enostavno rokovanje in namestitev; zmanjša stroške transporta in skladiščenja

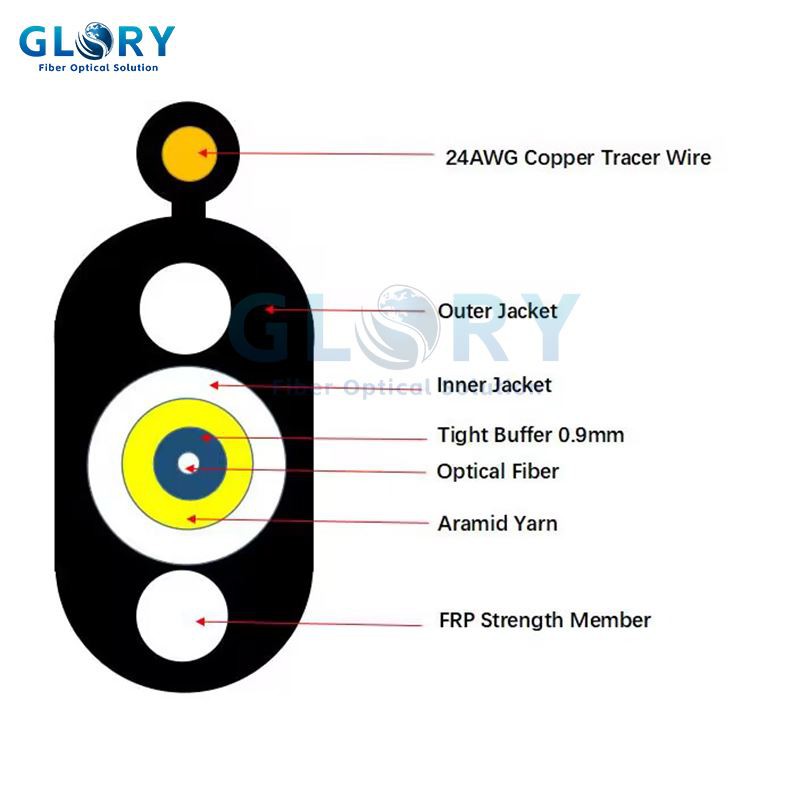

Kabelske strukture

PREDMETI		OPIS
Število vlaken		1
Tesen blažilnik	OD (mm):	0.9±0.05
	Material:	LSZH
V plašču	OD (mm):	3.0
	Material:	LSZH
Močni član		Aramidna preja
Material vodnega bloka:		Preja, ki blokira vodo
Močni član		G-FRP-1,6 mm
Plašč	Debelina:	Ne . 0.8 mm
	Material:	HDPE
OD kabla (mm)		4,5*9,8 mm±0,3
Neto teža (kg/km)		43

Optična vlakna

PREDMETI	ENOTE	SPECIFIKACIJA
Vrsta vlaken		G652D	G657A
Slabljenje	dB/km	1310 nm Manjši ali enak 0,36 1550 nm Manjši ali enak 0,22
Kromatična disperzija	ps/nm.km	1310 nm Manjši ali enak 3,5 1550 nm Manjše ali enako 18 1625 nm Manjše ali enako 22
Naklon ničelne disperzije	ps/nm2.km	Manjše ali enako 0,092
Valovna dolžina ničelne disperzije	nm	1300 ~ 1324
Odrezana-valovna dolžina (lcc)	nm	Manjše ali enako 1260
Slabljenje proti upogibanju (60 mm x 100 obratov)	dB	(polmer 30 mm, 100 obročev ) Manjši ali enak 0,1 pri 1625 nm	(polmer 10 mm, 1 obroč) Manjše ali enako 1,5 pri 1625 nm
Premer polja načina	mm	9,2 ± 0,4 pri 1310 nm	9,2 ± 0,4 pri 1310 nm
Koncentričnost-obloženega jedra	mm	Manjše ali enako 0,5	Manjše ali enako 0,5
Premer obloge	mm	125±1	125±1
Ne{0}}krožnost obloge	%	Manjše ali enako 0,8	Manjše ali enako 0,8
Premer premaza	mm	245±5	245±5
Dokazni test	Gpa	Večji ali enak 0,69	Večji ali enak 0,69

Mehanska in okoljska učinkovitost kabla

št.	PREDMETI	PRESKUSNA METODA	KRITERIJI SPREJEMNOSTI
1	Preizkus natezne obremenitve	Preskusna metoda: IEC 60794-1-E1 - Dolga-natezna obremenitev: 350 N - Kratka{1}}natezna obremenitev: 800 N - Dolžina kabla: večja ali enaka 50 m	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
2	Preskus odpornosti proti udarcem	Preskusna metoda: IEC 60794-1-E3 - Dolga obremenitev: 300 N/100 mm - Kratka obremenitev: 1000 N/100 mm Čas nalaganja: 1 minuta	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
3	Test odpornosti proti udarcem	Preskusna metoda: IEC 60794-1-E4 - Višina udarca:１ｍ - Naletna teža: 450ｇ - Točka udarca: večja ali enaka 5 - Pogostost udarcev: Večja ali enaka 3/točko	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
4	Ponavljajoče se upogibanje	Preskusna metoda: IEC 60794-1-E6 - Premer trna: 20D (D=premer kabla) - Teža predmeta: 15 kg - Frekvenca upogibanja: 30-krat - Hitrost upogibanja: 2 s/čas	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
5	Test torzije	Preskusna metoda: IEC 60794-1-E7 - Dolžina: 1 m - Teža predmeta: 25 kg - Kot: ±180 stopinj - Frekvenca: večja ali enaka 10/točko	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
6	Test penetracije vode	Preskusna metoda: IEC 60794-1-F5B - Višina tlačne glave: 1 m - Dolžina osebka: 3m - Preizkusni čas: 24 ur	- Ni puščanja skozi odprt konec kabla
7	Preskus temperaturnega cikla	Preskusna metoda: IEC 60794-1-F1 - Temperaturni koraki:＋20 stopinj,－40 stopinj,＋70 stopinj,＋20 stopinj - Čas testiranja: 24 ur/korak - Indeks cikla:2	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
8	Padec uspešnosti	Preskusna metoda: IEC 60794-1-E14 - Testna dolžina: 30 cm - Temperaturno območje: 70±2 stopinji - Čas testiranja: 24 ur	- Nobena polnilna masa ne izpade
9	Temperatura	Delovanje: -40 stopinj ~+60 stopinj Shranjevanje/prevoz: -50 stopinj ~+70 stopinj Namestitev: -20 stopinj ~+60 stopinj
