Singlemode SST Flat Drop Core Fiber Optic 4,5x7mm je zasnovan za učinkovite in zanesljive napeljave Fiber to the Home (FTTH). Ta kabel združuje inovativne funkcije s praktično zasnovo, da bi izpolnil zahteve sodobnih-hitrostnih komunikacijskih omrežij.
Primarna funkcija tega optičnega vlakna Drop Core je zagotoviti visoko{0}}zmogljivo povezljivost z enomodnimi optičnimi vlakni neposredno v domove ali podjetja. Zaradi njegove ploščate zasnove in kompaktnih mer (4,5 x 7 mm) je idealen za namestitev v zaprtih prostorih, na primer ob stenah ali pod tlemi. Enomodovna vlakna zagotavljajo odlično kakovost signala in visoko pasovno širino ter podpirajo visoko-hitrostni internet, glasovne in video storitve. Konstrukcija brez -gela poenostavi rokovanje in namestitev ter zmanjša morebitno nered in zaplete med namestitvijo.

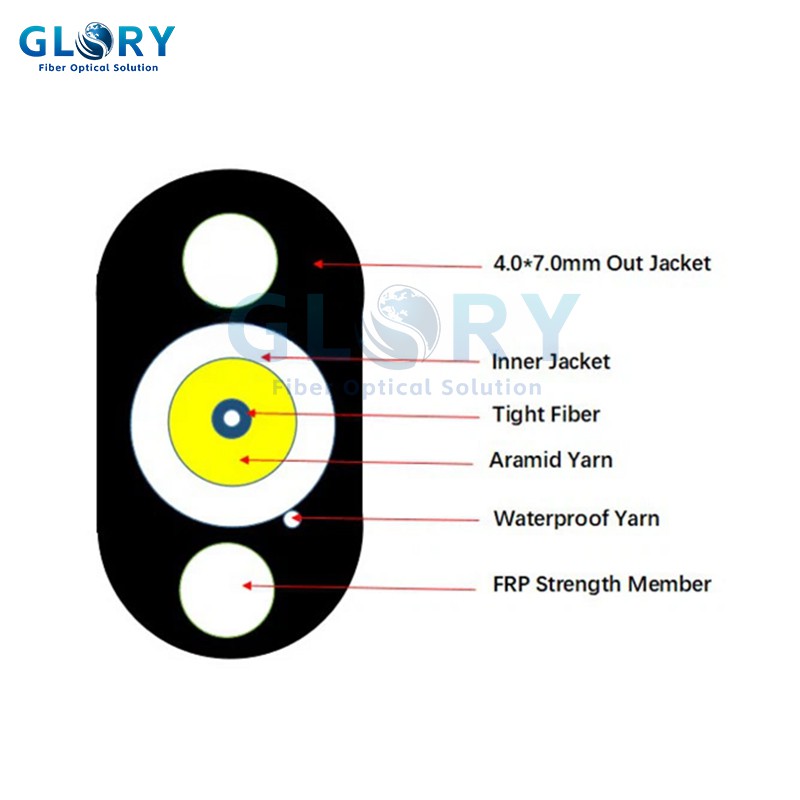

Strukture iz optičnih vlaken s kapljičnim jedrom

PREDMETI		OPIS
Število vlaken		1-2
Tesen blažilnik	OD (mm):	0.9±0.05
	Material:	LSZH
V plašču	OD (mm):	2.0~3.0
	Material:	LSZH
Močni član		Aramidna preja
Močni član		G-FRP-1,6 mm
Plašč	Debelina:	Ne . 0.8 mm
	Material:	HDPE
OD kabla (mm)		4,5*7,0 mm±0,3
Neto teža (kg/km)		38

Optična vlakna

PREDMETI	ENOTE	SPECIFIKACIJA
Vrsta vlaken		G652D	G657A
Slabljenje	dB/km	1310 nm Manjši ali enak 0,36 1550 nm Manjši ali enak 0,22
Kromatična disperzija	ps/nm.km	1310 nm Manjši ali enak 3,5 1550 nm Manjše ali enako 18 1625 nm Manjši ali enak 22
Naklon ničelne disperzije	ps/nm2.km	Manjše ali enako 0,092
Valovna dolžina ničelne disperzije	nm	1300 ~ 1324
Odrezana-valovna dolžina (lcc)	nm	Manjše ali enako 1260
Slabljenje proti upogibanju (60 mm x 100 obratov)	dB	(polmer 30 mm, 100 obročev) Manjši ali enak 0,1 pri 1625 nm	(polmer 10 mm, 1 obroč) Manjši ali enak 1,5 pri 1625 nm
Premer polja načina	mm	9,2 ± 0,4 pri 1310 nm	9,2 ± 0,4 pri 1310 nm
Koncentričnost-obloženega jedra	mm	Manjše ali enako 0,5	Manjše ali enako 0,5
Premer obloge	mm	125±1	125±1
Ne{0}}krožnost obloge	%	Manjše ali enako 0,8	Manjše ali enako 0,8
Premer premaza	mm	245±5	245±5
Dokazni test	Gpa	Večji ali enak 0,69	Večji ali enak 0,69

Mehanska in okoljska učinkovitost optičnega vlakna z jedrom

št.	PREDMETI	PRESKUSNA METODA	KRITERIJI SPREJEMNOSTI
1	Preizkus natezne obremenitve	Preskusna metoda: IEC 60794-1-E1 - Dolga-natezna obremenitev: 350 N - Kratka{1}}natezna obremenitev: 800 N - Dolžina kabla: večja ali enaka 50 m	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
2	Preskus odpornosti proti udarcem	Preskusna metoda: IEC 60794-1-E3 - Dolga obremenitev: 300 N/100 mm - Kratka obremenitev: 1000 N/100 mm Čas nalaganja: 1 minuta	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
3	Test odpornosti proti udarcem	Preskusna metoda: IEC 60794-1-E4 - Višina udarca:１ｍ - Naletna teža: 450ｇ - Točka udarca: večja ali enaka 5 - Pogostost udarcev: Večja ali enaka 3/točko	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
4	Ponavljajoče se upogibanje	Preskusna metoda: IEC 60794-1-E6 - Premer trna: 20D (D=premer kabla) - Teža predmeta: 15 kg - Frekvenca upogibanja: 30-krat - Hitrost upogibanja: 2 s/čas	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
5	Test torzije	Preskusna metoda: IEC 60794-1-E7 - Dolžina: 1 m - Teža predmeta: 25 kg - Kot: ±180 stopinj - Frekvenca: večja ali enaka 10/točko	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
6	Test penetracije vode	Preskusna metoda: IEC 60794-1-F5B - Višina tlačne glave: 1 m - Dolžina osebka: 3m - Preizkusni čas: 24 ur	- Ni puščanja skozi odprt konec kabla
7	Preskus temperaturnega cikla	Preskusna metoda: IEC 60794-1-F1 - Temperaturni koraki:＋20 stopinj,－40 stopinj,＋70 stopinj,＋20 stopinj - Čas testiranja: 24 ur/korak - Indeks cikla:2	- Prirast slabljenja pri 1550 nm: manj kot ali enako 0,1 dB - Brez pokanja plašča in lomljenja vlaken
8	Padec uspešnosti	Testna metoda: IEC 60794-1-E14 - Testna dolžina: 30 cm -Temperaturno območje: 70±2 stopinji - Čas testiranja: 24 ur	- Nobena polnilna masa ne izpade
9	Temperatura	Delovanje: -40 stopinj ~+60 stopinj Shranjevanje/prevoz: -50 stopinj ~+70 stopinj Namestitev: -20 stopinj ~+60 stopinj

Lastnosti

• Enomodovna vlakna: Zagotavlja visoko{0}}hitro-povezljivost z visoko{1}}pasovno širino.
• Ravna zasnova z optičnimi vlakni s padajočim jedrom: dimenzije 4,5 x 7 mm za enostavno namestitev v tesnih prostorih.
• Dielektrična konstrukcija: Odpravlja potrebo po lepljenju in ozemljitvi.

• Brez-gela: poenostavi rokovanje in namestitev ter zmanjša nered.
• Trpežen ovoj: odporen-na vremenske vplive za zanesljivo delovanje v različnih okoljih.
• Pred-povezane možnosti: na voljo za hitro in preprosto uvajanje.
• Vsestranska uporaba: Primerno tako za stanovanjske kot komercialne instalacije FTTH.

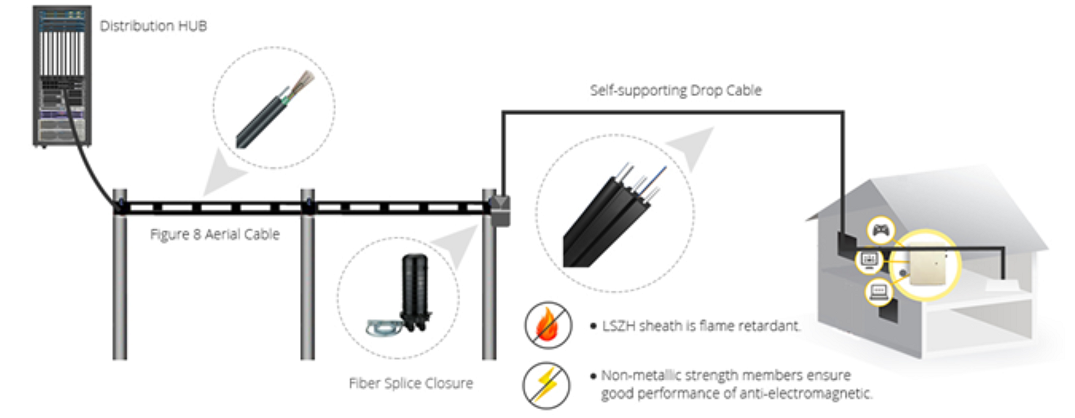

Uporaba Drop Core Fiber Optic

• Stanovanjske namestitve FTTH: zaradi svoje kompaktne zasnove in enostavne namestitve je idealen za povezovanje domov z-optičnimi omrežji visoke hitrosti.
• Komercialna uporaba: Primerno za mala do srednje-poslovna okolja, kjer je potrebna učinkovita optična povezljivost.
• Vsestranska namestitev: ploščata zasnova brez -gela omogoča prilagodljivo namestitev v različnih scenarijih, vključno z namestitvijo vzdolž površin ali napeljavo skozi ozke prostore. Njegova robustna konstrukcija zagotavlja zanesljivo delovanje v različnih okoljih in pogojih.
