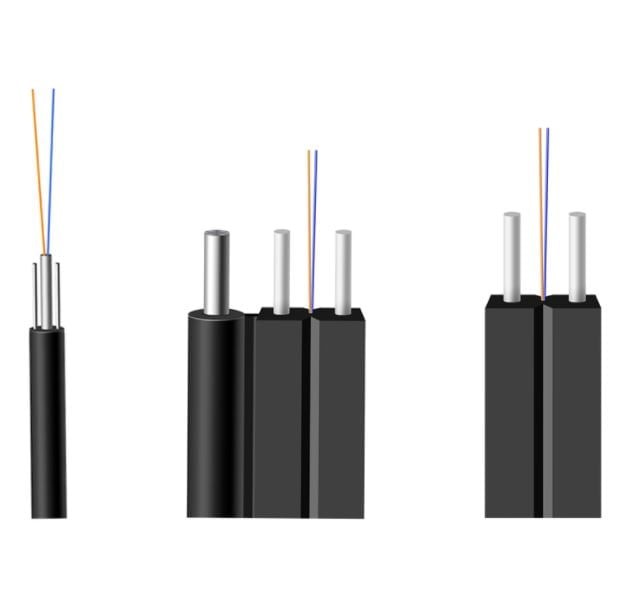

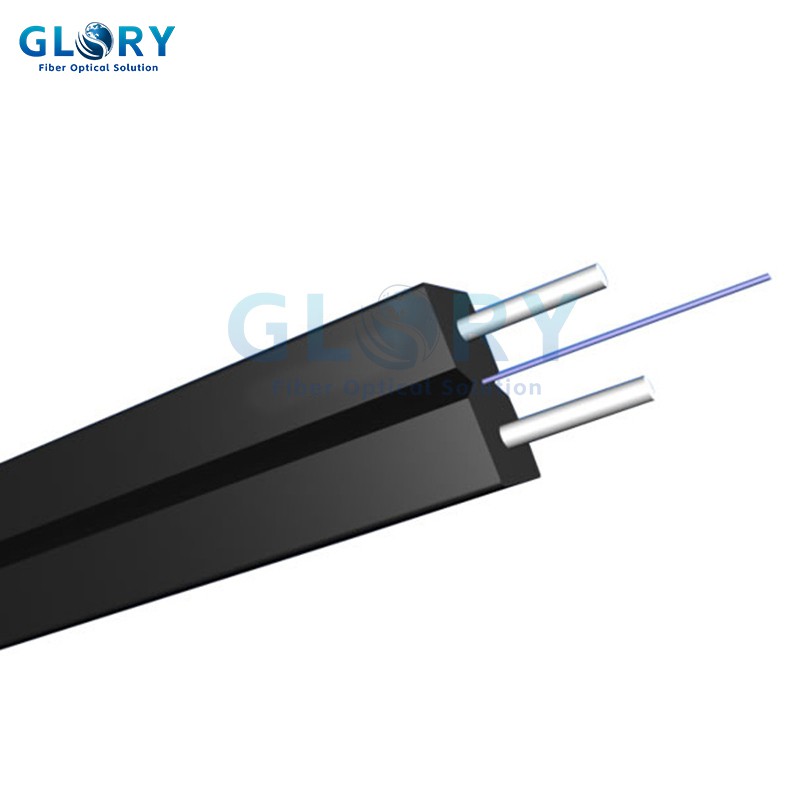

Enosodni optični kabel za zunanje optične vlakne je ne-oklepen eno-cevni optični kabel z vlakni, nameščenimi v ohlapno vmesno cev. Jedro kabla je zaščiteno z želejem, da se prepreči vdor vode in selitev, ter prekrito s črnim polietilenskim zunanjim plaščem. Dve vdelani FRP ali kovinski žici zagotavljata napetost želje. Kabel je sestavljen iz osrednje ohlapne cevi, napolnjene z želejem na-sintetični oljni osnovi, ne-hranljive za glive, električno neprevodne-, homogene in brez umazanije in tujkov, ki vsebuje do 12 optičnih vlaken. Dva elementa iz plastike, ojačane z vlakni (FRP), sta vzdolžno nameščena vzporedno s cevjo in zunanji črni PE ovoj, odporen na UV žarke.
Optična jedra kabla s ploščatimi vlakni so 2–24 jeder.
Funkcije za kabel s ploščatimi vlakni
Material ohlapne cevi PBT ima dobro odpornost proti hidrolizi, cev pa je napolnjena s posebnim mazilom za zaščito optičnih vlaken; Flat Drop Cable je v celoti ne-kovinska struktura, lahek, enostaven za polaganje in ima boljše anti-elektromagnetne učinke in zaščito pred strelo; Spustni kabel ima prednosti odpornosti proti koroziji, UV zaščite in varstva okolja; Natančna kontrola presežne dolžine optičnega kabla zagotavlja, da ima optični kabel dobro natezno zmogljivost in temperaturne lastnosti.

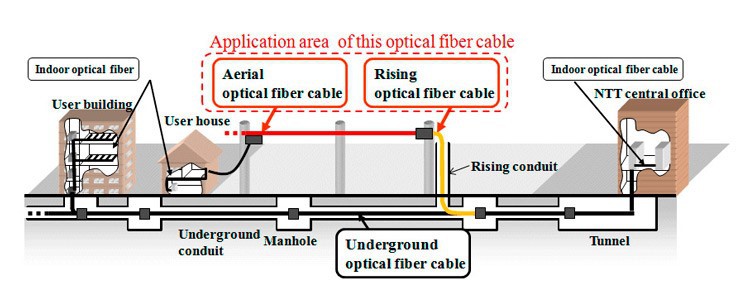

Uporaba ploščatih optičnih kablov
Padec optičnih vlaken je konec gospodinjskega dostopa, kmetijskega omrežja za distribucijo strele nad glavo, lahko pa se uporablja tudi za notranje in zunanje ožičenje na odprtih območjih. V glavnem se uporablja za gradnjo cevovodov ali nadzemnih kablov, lahko pa se uporablja tudi za dostopovna omrežja, zunanje in notranje kable.
Testni podatkovni list
|
Kategorija |
Opis |
Specifikacije |
|
|
G.657A1 |
|||
|
Optične specifikacije |
Slabljenje |
@ 1310-1625 nm |
Manjši ali enak 0,36 dB/km |
|
@1383±3nm |
Manjši ali enak 0,36 dB/km |
||
|
@1550nm |
Manjši ali enak 0,22 dB/km |
||
|
Prekinitev slabljenja |
Manjši ali enak 0,05 dB |
||
|
Slabljenje v primerjavi z valovno dolžino |
@1285~1330nm |
Manjši ali enak 0,05 dB/km |
|
|
@1525~1575nm |
Manjši ali enak 0,05 dB/km |
||
|
Valovna dolžina ničelne disperzije |
1300~1324nm |
||
|
Naklon ničelne disperzije |
Manjši ali enak 0,092 ps/(nm2.km) |
||
|
Razpršenost |
@1310nm |
Manjši ali enak 3,5 ps/nm.km |
|
|
@1550nm |
Manjši ali enak 18 ps/nm.km |
||
|
Disperzija polarizacijskega načina (PMD) |
Manjši ali enak 0,2 ps/km1/2 |
||
|
Valovna dolžina izreza kabla |
Manjši ali enak 1260 nm |
||
|
Efektivni skupinski indeks loma |
@1310nm |
1.4675 |
|
|
@1550nm |
1.4681 |
||
|
Izguba pri makro upogibu (polmer 30 mm, 100 obratov) 1625 n |
Manjši ali enak 0,1 dB |
||
|
Geometrijski Specifikacije |
Premer polja načina |
@1310nm |
9.2±0.6μm |
|
@1550nm |
10.4±0.8μm |
||
|
Premer obloge |
125±1μm |
||
|
Ne{0}}krožna obloga |
Manj ali enako 1,0 % |
||
|
Premer premaza |
245±7μm |
||
|
Napaka koncentričnosti premaza/oplaščenja |
Manjši ali enak 8 μm |
||
|
Napaka koncentracije jedra/oplaščenja |
Manjši ali enak 0,8 μm |
||
|
Mehanski Specifikacije |
Stopnja dokaznega preizkusa |
Večji ali enak 1,0 % |
|
|
Polmer zvijanja vlaken |
Večji ali enak 4,0 m |
||
|
Najvišja sila premaznega traku |
1.3~8.9N |
||
pogosta vprašanja
O spustnem kablu FTTH (optična vlakna do doma).
FTTH kabel (Fiber to the home) spustni kabel, zunanja obloga je na splošno črno-bela, premer je razmeroma majhen, fleksibilnost pa dobra; prečni prerez ima obliko 8-, ojačitveni element se nahaja v središču dveh krogov, lahko se uporabi kovinska ali nekovinska struktura, optično vlakno pa se nahaja v geometrijskem središču oblike v obliki 8. Vlakna znotraj kabla so večinoma vlakna z majhnim upogibnim polmerom G.657A2, ki jih je mogoče položiti na upogibni radij 20 mm. Primeren je za vstop v hišo po cevi ali odprt razvod. Edinstvena 8-oblikovana struktura spustnega kabla lahko realizira konec polja v najkrajšem času.
Spustni kabel FTTH je nova vrsta optičnega-kabla. Je kabel v obliki-metulja. Ker je majhne velikosti in majhne teže, je primeren za uporabo Fiber v domu. Lahko se razreže glede na razdaljo mesta, poveča učinkovitost gradnje.
Optični kabli FTTH s FRP, KFRP, kovinskimi ali nekovinskimi trdnostnimi deli, ki so zasnovani za-zmogljiva notranja/zunanja omrežja FTTH.
Spustni kabel kot pomemben del omrežja FTTH tvori končno zunanjo povezavo med naročnikom in napajalnim kablom. Izbira pravega zaključka kabla FTTH ali rešitve za medsebojno povezovanje bo neposredno vplivala na zanesljivost omrežja, operativno prilagodljivost in ekonomičnost uvedbe FTTH. torej med obema načinoma zaključevanja kabla
Kot je bilo že omenjeno, so optični priključki FTTH nameščeni na strani naročnika za povezavo terminala distribucijskega kabla z naročnikovimi prostori. Običajno so kabli majhnega premera z majhnim številom vlaken z omejeno nepodprto dolžino razpona, ki jih je mogoče namestiti zračno, pod zemljo ali zakopati. Ker se uporablja na prostem, mora imeti spustni kabel najmanjšo vlečno moč 1335 Newtonov v skladu z industrijskim standardom. Kabli z optičnimi vlakni so na voljo v številnih različnih vrstah. Trije najpogosteje uporabljeni optični spustni kabli vključujejo ploščati spustni kabel, antenski spustni kabel v obliki osmice in okrogel spustni kabel.
