Uvod
Pogovorimo se o tem, kaj omogoča povezavo optičnega omrežja. Konektorji za optična vlakna so ključni vmesnik med vašim kablom in vašo opremo. Njihovo delo je preprosto, a ključnega pomena: poravnajte mikroskopsko stekleno jedro enega vlakna z drugim, tako da lahko svetlobni signali prehajajo skozi z minimalno izgubo ali odbojem.
Če se to zgodi narobe, pomeni počasen prenos podatkov, izpad signalov in razočarane uporabnike. Razumevanje osnovnih delov-kot je obroček, ki drži vlakno, in ključnih izrazov kot je vstavljena izguba (oslabitev signala na spoju)-je prvi korak k izbiri pravega dela za hitro in stabilno omrežje.
Zakaj so standardi pomembni
Konektorji morajo delovati skupaj ne glede na to, kdo jih izdeluje. Tu nastopijo standardi. V Severni Ameriki standard TIA/EIA-604 (pogosto imenovan FOCIS) določa fizične podrobnosti za običajne vrste, kot sta LC in SC. Globalno serija IEC 61754 opravlja enako nalogo. Ti dokumenti določajo vse: natančne velikosti, kako se priključek zaklene v vrata in kako mora delovati. Na primer, določijo jasne meje uspešnosti/neuspešnosti. Tipičen enomodni konektor mora imeti vstavljeno izgubo pod 0,2 dB in, če gre za tip APC, povratno izgubo, ki je boljša od 50 dB. Ta standardizacija je razlog, zakaj lahko navadno priključite povezovalni kabel ene znamke v oddajnik-sprejemnik druge in pričakujete, da bo deloval.
Srce konektorja: nastavek in lak
Obroba je natančno-izdelano središče konektorja. Njegov material in lak na končni strani vlaken določata učinkovitost.
Materiali za obroče
Najpogostejši material je keramika (cirkonij). Je neverjetno trd, stabilen in zagotavlja odlično površino za poliranje. Za izjemno robustna okolja-pomislite na tovarniško avtomatizacijo ali uporabo na vojaškem terenu-mogoče boste našli kovinske obročke, kot je fosforjev bron, ki lahko prenesejo več fizičnih zlorab.
Velikosti obročev
Obstajata dve glavni velikosti. Klasični premer 2,5 mm se uporablja v konektorjih SC, ST in FC. Manjša velikost 1,25 mm se uporablja v priključkih LC in MU, kar omogoča večjo gostoto vrat.
Poljske vrste
To se nanaša na obliko in zaključek konca vlakna. Nadzoruje, kako svetloba izstopa in, kar je bistveno, koliko se odbije nazaj.
PC (fizični stik)
Konica vlaken ima rahlo sferično krivuljo za osnovni kontakt.
UPC (ultra fizični stik)
Bolj prefinjeno, podaljšano poliranje, ki ustvari boljšo površinsko obdelavo kot PC. Rezultat je odboj spodnjega dela hrbta (običajno okoli -50 dB) in je standard za večino sodobnih podatkovnih in telekomunikacijskih povezav.
APC (kotni fizični stik)
Tukaj je končna stran polirana pod kotom 8 stopinj. Ta zasnova odseva kakršno koli razpršeno svetlobo iz jedra vlakna namesto nazaj po liniji. Konektorji APC nudijo najboljšo povratno izgubo (manj kot ali enako -65dB).Priključke APC morate uporabljati v vseh sistemih, občutljivih na odboje, kot so omrežja Fiber{0}}to--Home (FTTH), ki uporabljajo GPON, ali kateri koli optični sistem, ki prenaša RF video signale za TV storitev. Mešanje lakov je pogosta napaka pri namestitvi, ki povzroča velike motnje.
Vrste konektorjev: izbira pravega orodja
Vsak običajni tip priključka je bil zasnovan z upoštevanjem določenih aplikacij. Evo, kako se razgradijo v praksi:
LC priključek
Kaj je: Majhen konektor -form-faktorja z 1,25 mm keramičnim obročem. Uporablja znani zaskočni mehanizem na potiskanje-vleko, podoben ethernetnemu vtiču RJ-45, vendar manjši.
Kje ga uporabiti: To je kralj aplikacij z visoko-gostoto. Navajam jih za skoraj vse nove omare podatkovnih centrov in omrežne stikalne plošče. V ploščo 1U lahko namestite 72 vrat LC v primerjavi s samo 36 vrati SC-, kar ogromen prihranek prostora. So tudi prevladujoči vmesnik na sodobnih sprejemnikih in oddajnikih SFP, SFP+ in QSFP.
SC priključek
Kaj je: Priključek z 2,5-milimetrskim keramičnim obročem in preprosto zaskočno-zasnovo zapaha (pritisnite za vstavljanje, povlecite jeziček za sprostitev). Je robusten in preprost.
Kje ga uporabiti:To je telekomunikacijski vlečni konj. Našli ga boste povsod v centralnih pisarnah operaterja, v optičnih distribucijskih ploščah znotraj poslovnih stavb in kot standardni terminalski priključek za stanovanjske instalacije FTTH. Zaradi svoje preprostosti je zanesljiv tako za tehnike kot za končne-uporabnike.
ST priključek
Kaj je: Priključek z 2,5-milimetrskim obročem, ki uporablja bajonetno ključavnico- (potisni in zavrti). Ima vzmetno-objemko za vzdrževanje fizičnega stika.
Kje ga uporabiti:Predvsem v starejših omrežjih podjetij, sistemih varnostnih kamer in hrbtenicah zgradb, ki uporabljajo večmodna vlakna. Čeprav je robusten, se njegova zasukana -zasnova počasneje povezuje/odklopi kot LC ali SC in ponuja nižjo gostoto vrat. Večinoma se srečujem z njim pri vzdrževanju podedovane infrastrukture.

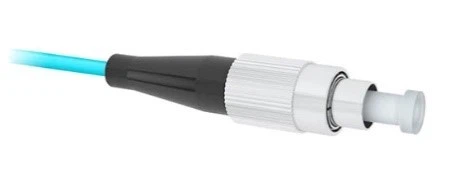

FC priključek
Kaj je: Priključek, ki uporablja 2,5 mm obroč (pogosto visoko-keramiko) in navojni vijak-na spojni matici. To zagotavlja zelo varno povezavo-odporno na vibracije.
Kje ga uporabiti:Zaradi svoje vrhunske mehanske stabilnosti je najprimernejša izbira za opremo za testiranje in merjenje. Za povezavo svojega optičnega reflektometra v časovni-domeni (OTDR) ali vira svetlobe ne bom uporabil ničesar drugega. Najdemo ga tudi v okoljih z visoko-vibracijo in nekateri starejši telekomunikacijski opremi za prenos.
MTP/MPO priključek
Kaj je: To je konektor z več- vlakni. Pravokotni plastični obroček običajno drži 12 ali 24 vlaken v enem odtisu. Vodilni zatiči in luknje na obeh straneh zagotavljajo natančno poravnavo med parjenimi pari.
Kje ga uporabiti: Bistvenega pomena za-hitro vzporedno optiko v podatkovnih centrih. Posamezen kabel MTP lahko podpira 40G, 100G, 400G in več s povezovanjem več vlaken hkrati. Dramatično zmanjša količino kablov in čas namestitve za hrbet-listne omrežne arhitekture. Pre-zaključeni snopi MTP so danes edini praktični način za ožičenje velikega podatkovnega centra.
Manj pogoste vrste priključkov
Druge vrste opravljajo nišne vloge. TheMUje miniaturni SC, ki se uporablja v neki zelo tesni japonski opremi. TheE2000 vključuje zaščitno vzmetno zaklop-za varnost laserja.SMA je super{0}}trpežen, popolnoma-kovinski konektor za zahtevno industrijsko/vojaško uporabo. Podedovane vrste, kot soESCONinFDDIso v veliki meri zastareli.
Kako izbrati: praktičen okvir
Pozabite na pomnjenje specifikacij. Zastavite ta vprašanja:
Kakšna je potreba po signalu in zmogljivosti?
To odloča o laku. Za standardne podatkovne povezave je UPC v redu. Za kakršno koli RF prekrivalo (kot je kabelska TV) ali pasivna optična omrežja (PON), vimorauporabite APC. Napačen lak bo pokvaril delovanje.
Koliko fizičnega prostora je tam?
V natrpanem omrežnem stikalu ali patch panelu je LC privzeta izbira za gostoto. Za krpanje v ožičenju je SC popolnoma uporaben. Za povezovanje vrst strežnikov z vrh-stikala-omare so vnaprej-zaključeni snopi MTP sprememba igre-za prihranek prostora in dela.
Kakšno je delovno okolje?
Čist podatkovni center? Standardni priključki so v redu. Tovarniška tla s prahom in tresljaji? Razmislite o robustnejših različicah z zapirali (E2000) ali navojnimi spojkami (FC). Za enkratno-popravilo na terenu je pred-polirani, mehanski spoj-konektorja veliko bolj praktičen kot poskus popolnega epoksidnega/poliranega zaključka.
Namestitev in testiranje: ni-predmet pogajanj
Popoln priključek lahko uniči slabo ravnanje. Ustrezen postopek je vse.
Odpoved
Ne glede na to, ali uporabljate epoksi-in-polir ali orodje za hitro cepljenje, mora biti končna stran vlaken popolnoma odcepljena (znotraj kota 0,5 stopinje) in brez napak. Kontaminacija je sovražnik.
Testiranje
Ne preskočite teh dveh korakov.
Preverjanje vstavljene izgubeUporabite vir svetlobe in merilnik moči (LSPM), da izmerite dejansko izgubo povezane povezave. Za povezavo z enim-načinom je običajno sprejemljivo vse pod 0,3 dB. OTDR lahko tudi prikaže izgubo na povezavo in poišče napake.
Končni-pregled obraza: To je najpomembnejši in najbolj preskočen korak. Uporabite namenski mikroskop za pregledovanje vlaken (v skladu z IEC 61300-3-35), da si ogledate obroč. Iščete praske, jamice, razpoke ali – najpogosteje – prah. En sam prah, ki sedi na jedru, lahko razprši svetlobo in povzroči znatno izgubo. Osebno sem porabil ure in ure za odpravljanje težav s prekinitvijo povezave, da sem pod daljnogledom našel majhen onesnaževalec. Očistite vsak konektor pred spajanjem, vsakič.
Prihodnost
Connector evolution se osredotoča na reševanje trenutnih bolečih točk: celovečjo gostotoza podporo vmesnikov 800G/1.6T,lažja namestitev z nižjimi silami zapaha in zasnovami-bmanj orodij ter začetkiinteligenca, s priključki, ki bi lahko vgradili senzorje za spremljanje temperature, izgube ali stanja povezave v realnem času. Cilj ostaja enak: premakniti več svetlobe, bolj zanesljivo, v manj prostora.
