Uvod

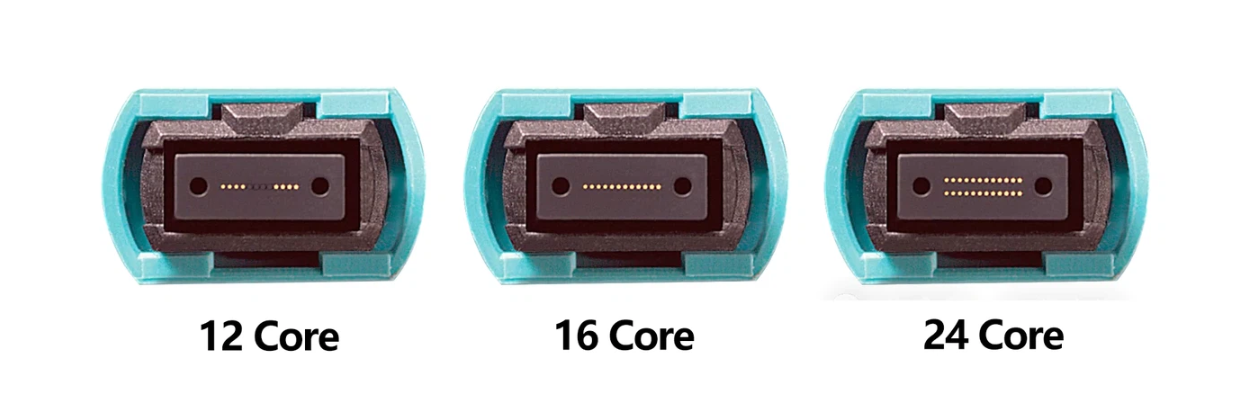

Ko gre za izgradnjo podatkovnega središča z visoko{0}}gosto, so kabli njegov živčni sistem. Pravilna uporaba priključkov za optična vlakna, kot sta MTP in MPO, ni le tehnična podrobnost-, temveč zagotavlja hiter in zanesljiv pretok vaših podatkov.
Preveč projektov sem videl naleteti na težave zaradi spregledanih osnov pri uvajanju in vzdrževanju. Ta vodnik vodi skozi bistvene,-praktične najboljše prakse zaMTP/MPO sistemi, ki združuje uradne smernice z-lekcijami iz resničnega sveta, da se boste lažje izognili pogostim pastem.
Sledite pravilnim postopkom namestitve
Pot do zanesljive povezave se začne v trenutku, ko razpakirate konektor. Najpomembnejši korak je čistoča. Onesnaževalci, kot sta prah ali olje, na koncu-česnega obroča so glavni vzrok za izgubo signala.
Vedno vztrajam pri uporabi odobrenih čistilnih orodij-brez vlaken-kot so čistila na klik-ali-trakovi na kolutu-za vsako posamezno povezavo, kar proizvajalci, kot je US Conec, močno poudarjajo v svojih vodnikih za nabavo. Nikoli ne predvidevajte, da je priključek tovarniško čist.

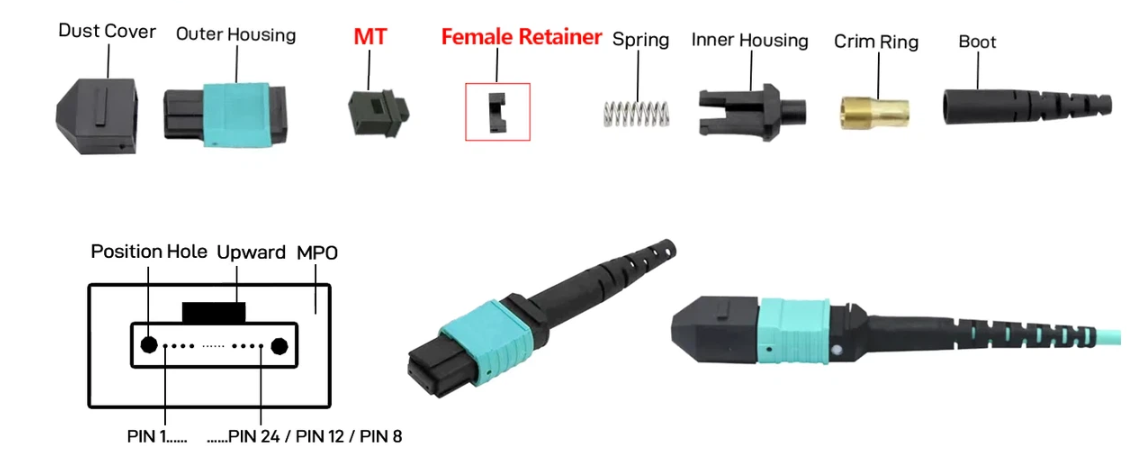

Ravnanje je naslednje. Vedno primite trdno ohišje priključka, nikoli ne vlecite za sam kabel. Pri povezovanju previdno poravnajte konektorje in jih potisnite naravnost navznoter z odločnim in enakomernim pritiskom, dokler ne zaslišite in začutite jasnega klika. S siljenjem ali zvijanjem lahko poškodujete zatiče za natančno poravnavo v notranjosti. Pogosta napaka, ki sem jo videl, je, da tehniki hitijo s tem korakom, kar vodi do upognjenih vodilnih zatičev, ki uničijo celoten konektor. Takoj po odklopu zaščitite končno stran-s protiprašnim pokrovčkom. To je preprosta navada, ki prepreči nešteto kasnejših težav.
Pravilno nastavite polariteto
Napake polarnosti lahko spravijo omrežje na kolena in so frustrirajoče pogoste. Cilj je zagotoviti neprekinjeno pot svetlobe od oddajnika do sprejemnika. Tri glavne metode-A, B in C-opredeljujejo, kako so vlakna preslikana prek povezave. Na primer, metoda B, ki se pogosto uporablja za ravne-prehodne povezave, zahteva posebno vrsto priključnega kabla, kjer so položaji vlaken na enem koncu obrnjeni.
Priključki MTP z barvno-kodiranimi tipkami in jasno označenima položajema »A« in »B« so tukaj v veliko pomoč. Pred kakršnimi koli povezavami vedno skiciram ali pregledam diagram polarnosti za celoten kanal. Kot poudarja blog skupnosti FS, je uporaba napačne vrste priključnega kabla za izbrano metodo zajamčen način za ustvarjanje ne-delujoče povezave. Dvojno-preverjanje tega v fazi načrtovanja prihrani ure kasnejšega odpravljanja težav.
Temeljito preizkusite vsako povezavo
Nikoli ne predpostavljajte, da je povezava dobra samo zato, ker je fizično povezana. O obsežnem testiranju se ni-mogoče pogajati. Zlati standard je uporaba optičnega reflektometra v časovni domeni (OTDR) poleg svetlobnih virov in merilnikov moči. Ne gre samo za opravljanje testa; gre za ustvarjanje osnovne zmogljivosti za življenjsko dobo kablov.
Izmeriti morate dva ključna parametra: vstavljeno izgubo (IL), ki je moč signala, izgubljenega prek povezave, in povratno izgubo (RL), ki meri neželene odboje. Industrijski standardi, kot je TIA-568, postavljajo meje. Za tipično povezavo MTP/MPO je največja vstavljena izguba običajno 0,5 dB. Od namestitvenega programa vedno zahtevam poročilo o preskusu za vsako povezavo-ta dokument je vaš dokaz učinkovitosti in je neprecenljiv za prihodnjo diagnostiko. Poleg tega je po namestitvi najboljša praksa pregled končne ploskve obroča z mikroskopom, ki lahko odkrije s prostim očesom nevidne poškodbe namestitve.
Pravilno organizirajte kable
V -omari z veliko gostoto slabo upravljanje kablov ni samo videti neurejeno-, ampak povzroča resnične težave z zmogljivostjo in zanesljivostjo. Obremenitev zaradi tesnih ovinkov lahko poveča slabljenje, zdrobljeni kabli pa lahko povzročijo trajno poškodbo. Priporočam uporabo povezovalnih plošč visoke -gostote z drsnimi pladnji, ki olajšajo dostop in sledenje kablom.
Pravilo radija upogiba je ključnega pomena: ohranite najmanjši radij upogiba vsaj 10-krat večji od zunanjega premera kabla. Uporabljajte zaščito radija upogibanja, zlasti na vstopnih in izstopnih točkah. Dobra organizacija prav tako ohranja ustrezen pretok zraka, kar preprečuje pregrevanje opreme. Na koncu jasno označite vsak kabel in vrata. Nekaj minut, porabljenih za označevanje, prihrani ure med mrzlično sejo odpravljanja težav ob 2. uri zjutraj. Viri TechLogix NetVision pogosto poudarjajo upravljanje kablov kot temeljni element za operativno učinkovitost.
Hitro odpravite pogoste težave
Tudi pri popolni namestitvi se pojavijo težave. Najpogostejši simptom je večja-od-pričakovane izgube signala. Moja mantra za odpravljanje težav je: "Najprej očisti, nato postavljaj vprašanja." Ponovno -očistite konektorje na obeh koncih-večina težav je prav tam.
Če se izguba nadaljuje, preverite fizične poškodbe: praske na obročku ali pogosteje upognjene ali zlomljene vodilne zatiče. Preverite, ali je polarnost pravilna za vaš sistem. Prepričajte se, da je konektor popolnoma nameščen v adapterju. Ena od prednosti konektorjev v slogu MTP-je, da so pogosto zasnovani za ponovni-zaključevanje na terenu. Če se vlakno poškoduje, lahko včasih ponovno -polirate konec na-gradišču, namesto da bi zamenjali celoten glavni kabel, kar je funkcija, ki je standardni MPO morda ne ponujajo.
Načrtujte prihodnje nadgradnje
Podatkovni center mora samo rasti. Pametna strategija kabliranja danes prispeva k jutrišnji pasovni širini. Močan pristop je uvedba a24-vlakneni MTP trank kabelski sistemod začetka. Tudi če danes uvajate le omrežja 40G, je mogoče to vodilo s 24 vlakni enostavno razdeliti v dve skupini z 12 vlakni za aplikacije 100G ali 400G pozneje, preprosto tako, da zamenjate kasete ali module v svojih priključnih ploščah.
Investirajte v patch panele, ki podpirajo različne vrste kaset (kot so 12-vlakna ali 24-vlakna). Ta modularnost pomeni, da lahko nadgradite hitrosti na mestu brez ogromnih stroškov in motenj celotnega projekta ponovnega kabliranja. To je klasičen primer, ko vnaprej porabite malo več, da pozneje veliko prihranite.
Redno vzdržujte
Pasivna optična infrastruktura je pogosto »nastavljena in pozabljena«, vendar ne bi smela biti. Preprost načrt preventivnega vzdrževanja preprečuje večje izpade. Svetujem vizualni pregled in čiščenje kritičnih povezovalnih točk vsakih 6 do 12 mesecev ali vsakič, ko je povezava prekinjena. Hranite dnevnik ali digitalni zapis vseh rezultatov testiranja, datumov čiščenja in morebitnih sprememb.
Sčasoma se mehanski deli obrabijo. Vodilni zatiči, sponke in pokrovi na priključkih so potrošni material. Preverite jih med pregledi in jih zamenjajte, če kažejo znake obrabe. Sledenje strukturiranemu vodniku za vzdrževanje, kakršnega ponujajo ponudniki infrastrukture, spremeni naključne reakcije v predvidljiv in zanesljiv proces.
Usposobite osebje za varno ravnanje
Končno nič od tega ne deluje brez usposobljenih ljudi. Pravilno ravnanje je veščina. Tehniki morajo biti usposobljeni, da konektorje vedno držijo za telo, uporabljajo zaščito pred ESD, ko delajo z občutljivo opremo, in se nikoli, nikoli ne dotikajo končne-celi obrobe. Olja v stiku s kožo lahko ustvarijo trajne vroče točke oslabitve.
Neuporabljene priključke shranjujte v zaščitnih etuijih. Ustvarite kulturo, kjer je vzeti to dodatno sekundo za čiščenje in zapiranje druga narava. Po mojih izkušnjah je donosnost naložbe v to usposabljanje ogromna, kar vodi k manj napakam, hitrejšim namestitvam in dolgotrajnejši-infrastrukturi.
Če povzamemo, obvladovanje uvajanja MTP/MPO pomeni disciplino in predvidevanje. Združuje dosledno upoštevanje osnovnih praks-čiščenja, testiranja, označevanja-s strateškim načrtovanjem prihodnje rasti. Z učenjem iz uveljavljenih smernic vodilnih v panogi in vključitvijo teh praktičnih-lekcij lahko zgradite tovarno vlaken, ki ni le visoka-gostota, temveč tudi zelo zanesljiva in pripravljena na vse, kar sledi.
