Uvod
Optični hrbtenični kabli so glavna podatkovna cesta v sodobnih stavbah. Povezuje prostore za opremo s telekom omarami. Ta sistem prenaša ogromne količine podatkov iz storitev v oblaku, aplikacij AI in videa. Ko Wi-Fi 6/7 in naprave IoT rastejo, morajo hrbtenične hitrosti doseči 40G ali 100G. V nasprotnem primeru prihaja do ozkih grl.MPO/MTP priključkiso tukaj ključne. Njihova zasnova združuje 12 ali 24 vlaken v en vtič.
To prihrani prostor v natrpanih podatkovnih centrih. Vodilni v panogi kotCorningrecimo, da je MPO/MTP standard za omrežja 40G/100G. Ta priročnik prikazuje preproste korake za pravilno namestitev.
MPO/MTP priključekOsnove

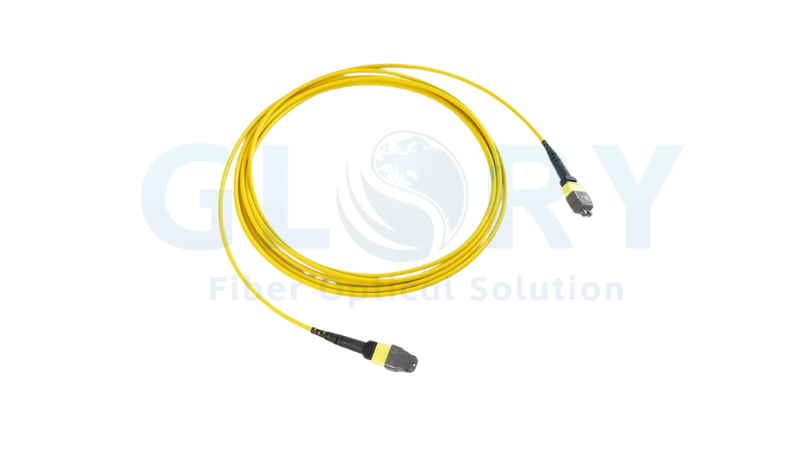

Konektorji MPO uporabljajo pravokotno ferulo z 12 ali 24 vlakni. Vodilni zatiči zagotavljajo dobro poravnavo. MTP je boljša različica MPO. Ima odstranljiva ohišja in strožje tolerance. Dobra kakovost pomeni vstavljeno izgubo pod 0,35 dB in povratno izgubo nad 30 dB. Vedno preverite skladnost z IEC 61754-7.
Obstajajo trije tipi polarnosti: tip A (ravna), tip B (obrnjena) in tip C (zamenjani pari). Slike s FS.com kažejo, kako pomembna je orientacija ključev. Nikoli ne silite povezav. Nepravilno poravnani zatiči povzročajo poškodbe.
Standardi 40G/100G in omrežne postavitve
IEEE 802.3ba definira standarda 40GBASE-SR4 in 100GBASE-SR4 . 40G uporablja štiri poti 10G. 100G-SR4 uporablja štiri poti 25G. Tri postavitve dobro delujejo: neposredne preklopne povezave z debli MPO, strukturirano kabliranje z MPO-do-odpadki LC ali zasnova hrbtnega-krila. Vlakno OM4 podpira 150 metrov za 100G-SR4. OM3 doseže samo 100 metrov.
Tabele IEEE dokazujejo, da je OM4 boljši. Vedno prilagodite vrsto vlaken vašim potrebam po razdalji. Ne prekoračite omejitev, da preprečite izgubo signala.
Oblikovanje vašega kablovskega sistema
Izberite vlakno OM4 za ugodno ceno in zmogljivost. OM5 dodaja pripravljenost za prihodnje multipleksiranje valovnih dolžin. Pazljivo načrtujte polarnost. Metoda A uporablja obračanje patch panela. Metoda B uporablja inverzijo konektorja.
Metoda C zamenja pare vlaken. Corningovi moduli MTP HD zagotavljajo visoko gostoto vrat in ščitijo radije upogibov. Izračunajte potrebe po vlaknih. 40G potrebuje 8 vlaken (4 oddajna, 4 sprejemna). 100G-SR4 potrebuje 12 vlaken (8 aktivnih, 4 rezervna). Za upravljanje ohlapnosti uporabite navpična ohišja 1U. Študije primerov FS.com kažejo, da to preprečuje zastoje.
Pravila za namestitev in testiranje
Najprej očistite vsak priključek. Preglejte s 400-kratnim optičnim daljnogledom. Uporabljajte čistila IEC 61300-3-35. Pri vstavljanju poravnajte vodilne zatiče naravnost. Čepa ne obračajte pod kotom. Počakajte na slišen klik. Preizkusite dva načina. Stopnja 1 preverja popolno izgubo in kontinuiteto s svetlobnimi viri MPO. Stopnja 2 uporablja OTDR za preverjanje posameznih vlaken.
Uspešno/neuspešno zahteva izgubo kanala pod 1,5 dB pri 850 n. Vedno preverite polariteto s preizkuševalci povratne zanke MPO. Pogoste okvare so umazanija na obročkih in napačna zaporedja vlaken. Vodniki podjetja Corning podrobno opisujejo ustrezne nastavitve navora.
Priprave na 400G in več
Razmislite o poteh nadgradnje. Uporabite 16-optičnih MPO, da razdelite 400G-SR8 na štiri 100G povezave. Vlakna OM5 podpirajo tehnologijo SWDM4 na več valovnih dolžinah. Za obstoječa omrežja LC oddajniki-sprejemniki BiDi omogočajo dupleksno selitev na enojna vlakna. 24-optična vlakna MPO upravljajo štiri steze 100G 400G-DR4.
Vlakna, neobčutljiva na upogibanje (BIF) preprečujejo poškodbe v tesnih pladnjih. Standardi IEEE 802,3 cm zdaj pokrivajo 400 G prek večmodnega vlakna. V-prekinjeni sistemi MPO vam omogočajo dodajanje zmogljivosti po potrebi. Ta pristop »plačaj-med{-ko-rasteš« pozneje prihrani denar. Pred nadgradnjo vedno preverite potrebe sprejemnika in oddajnika OEM.
Primeri-iz resničnega sveta in zakaj so pomembni
Naj delim nekaj resničnih primerov. Komercialna banka v Gruziji je potrebovala 100G povezave med svojimi osnovnimi poslovnimi moduli. Izbrali so visoko-sistem MTP FS.com. Rešitev je uporabila oklepne kable MTP za zunanje povezave. Delovalo je v močnem dežju in snegu. Banka je dobila nizko{8}}zakasnitev prenosa za svoje osnovne aplikacije. Mislim, da to kaže, kako-preterminirani sistemi delujejo v težkih pogojih.
Drug primer je Corningov EDGE Rapid Connect. To je robustna kabelska rešitev z visoko-gostoto. Uporablja priključek Fast Track MTP. Dva tehnika lahko v enem delovnem dnevu povežeta 3456 vlaken. To je hitro. Corning pravi, da skrajša čas namestitve do 70 %. Po mojem mnenju je takšna hitrost ključnega pomena za velike podatkovne centre.
Prav tako priključki MPO/MTP prihranijo čas. Tradicionalni terenski zaključek traja 55-75 ur za kompleksna dela. Sistemi MPO/MTP so tovarniško zaključeni. Skrajšajo čas namestitve za 75-80 %. To ni samo govorjenje. To je pravi prihranek.
Kaj pravijo standardi
Standard IEEE 802.3ba iz leta 2010 je določil pravila za 40G in 100G Ethernet. Določa PHY specifikacije za različne medije. Posodobitev IEEE 802.3bm leta 2015 je dodala arhitekturo 4×25Gbps za 100G. To se je premaknilo z 10×10Gbps na 4×25Gbps. Pomeni manjšo moč in boljšo gostoto. Ti standardi so osnova za današnje module QSFP28.
Za razdalje so najboljša vlakna OM4. Podpira 100 metrov za 100G-SR4 in 150 metrov za 40G-SR4 . OM3 omogoča samo 70 metrov za 100G-SR4. Torej OM4 daje večji doseg. Podatki so jasni.
Priprava na 400G
Prehod na 400G se dogaja. 400G-SR8 uporablja kodiranje PAM-4 in priključke MPO-16. Vsako vlakno teče pri 50G. Torej potrebujete 8 vlaken za 400G. To je učinkovitejše od stare ideje NRZ s 16 vlakni.
Commscope ugotavlja, da so trakovi s 16 vlakni pametni za novogradnje. Podpirajo aplikacije z 8 in 16 vlakni. To daje fleksibilnost. Verjamem, da načrtovanje vnaprej prihrani denar in težave.
Končne misli
Optična hrbtenična infrastruktura je ključnega pomena za sodobna omrežja.MPO/MTP priključkiomogočajo hitre-povezave. Standardi, kot je IEEE 802.3ba, zagotavljajo pravila. Vlakna OM4 nudijo dobro zmogljivost. Resnični primeri s strani FS.com in Corning kažejo, da deluje. Če pogledamo naprej, 400G potrebuje MPO s 16 vlakni in tehnologijo PAM-4. Moj nasvet je, da skrbno načrtujete svoj sistem. Uporabljajte kakovostne dele. Upoštevajte pravila namestitve. Testiraj vse. Potem bo vaše omrežje pripravljeno za danes in jutri.
