Pomen pravilne izbire kabla
Namestitev neustreznega kabla lahko povzroči poslabšanje delovanja, izpad signala ali kršitve skladnosti. Vsaka vrsta kabla je zasnovana s posebnimi materiali in konstrukcijami za reševanje različnih izzivov, kot so mehanske obremenitve, požarna varnost ali izpostavljenost okolju. Uporaba kabla zunaj predvidene uporabe ogroža zanesljivost omrežja.
Na primer, postavitev kabla za-notranje prostore na prostem običajno povzroči prezgodnjo degradacijo ovoja in vdor vlage, kar povzroči izgubo signala in zahteva drago zamenjavo.
Podatki o panogi poudarjajo praktični učinek teh odločitev. Fiber Broadband Association je ugotovil, da napake pri namestitvi, vključno z napačno specifikacijo kabla, prispevajo k pomembnemu deležu začetnih zamud pri storitvah. Poleg tega Mednarodna telekomunikacijska zveza (ITU) v svojih poročilih "Merjenje digitalnega razvoja" dosledno poudarja zanesljivo infrastrukturo kot temelj sprejemanja širokopasovnih povezav, ki se začne s pravilno izbiro komponent.

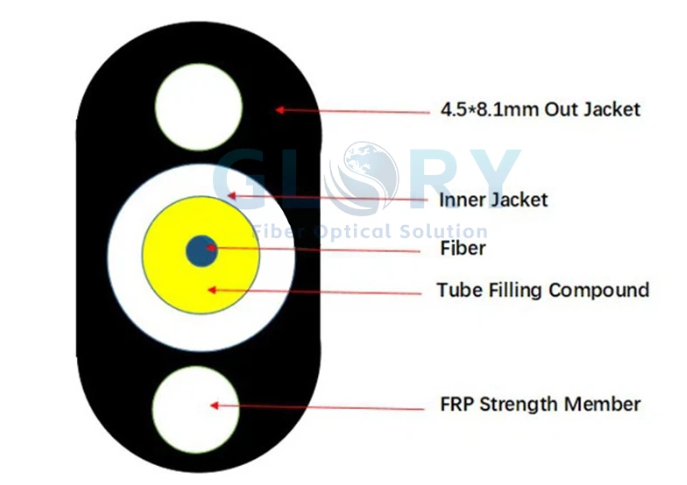

Spustni kabli FTTH: Segment zunanjih vstopov v stavbe
Kabli FTTH zagotavljajo končno povezavo od distribucijske točke na ulici do prostorov naročnika. Njihova zasnova daje prednost fleksibilnosti in enostavnosti namestitve za to kratko, pogosto zapleteno izvedbo. Ključna značilnost je skladnost s standardom ITU-T G.657 za op-neobčutljiva vlakna, ki zmanjšuje izgubo signala, ko je kabel speljan okrog ozkih vogalov ali skozi majhne vhodne odprtine.
Ti kabli so običajno majhnega premera, lahke zasnove in so pogosto vnaprej-konektorizirani, da poenostavijo in pospešijo postopek namestitve. Material plašča je običajno zasnovan za omejeno izpostavljenost na prostem, vendar ni enakovreden celotnemu zunanjemu kablu. Pogosta napaka je razširitev uporabe spustnega kabla FTTH na dolge zračne ali podzemne razpone.
Ker nima robustne ojačitve in ovire za vlago kot namenski zunanji kabel, taka zloraba povzroči visoko tveganje okvare. Dokumentacija več ponudnikov internetnih storitev (ISP) kaže, da je ta praksa pogost vzrok za preprečljive napake v omrežju v segmentu »zadnjega števca«.

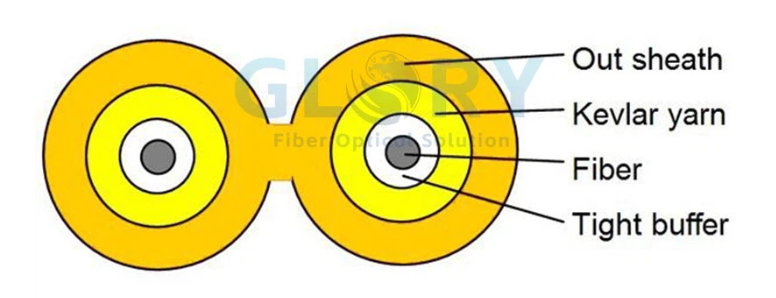

Notranji kabli: Skladnost in varnost za notranje poti
Ko signal vstopi v zgradbo, postaneta glavni skrbi požarna varnost in skladnost z električno kodo. Notranji kabli so razvrščeni po lastnostih vnetljivosti in proizvodnje dima, kot je opredeljeno v standardih, kot je Nacionalno združenje za protipožarno zaščito (NFPA) 70 ali Nacionalni električni kodeks (NEC) v Severni Ameriki.
Bistveni sta dve primarni oceni:
Riser{0}}ocenjeno (OFNR)
Zasnovan za navpične napeljave med tlemi v ne-plenumskih jaških. Ti kabli so odporni proti širjenju plamena navzgor.
Plenum-ocenjeno (OFNP)
Zahtevano za prostore, ki se uporabljajo za kroženje okoljskega zraka, na primer nad spuščenimi stropi ali v dvignjenih tleh. Imajo plašč, ki proizvaja zelo malo dima in je manj vnetljiv.
Uporaba dvižnega -kabla v plenumskem prostoru je neposredna kršitev gradbenih in požarnih predpisov. Če se takšne kršitve odkrijejo med inšpekcijskim pregledom, lahko povzročijo odredbe za odstranitev in zamenjavo vseh ne-skladnih kablov. Poleg varnostnih ocen notranji kabli zaradi vzdržljivosti pogosto uporabljajo tesno-odbojno konstrukcijo, izbiro konektorja (LC, SC) in laka (UPC, APC) pa določa vmesniška oprema.

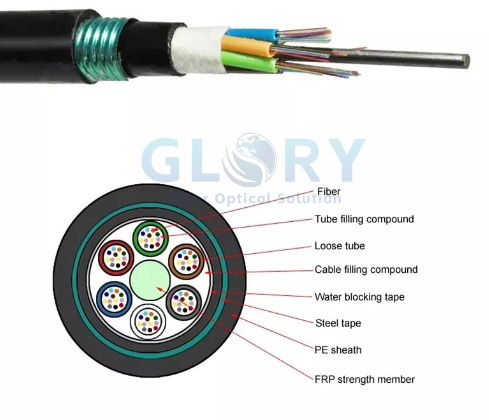

Zunanji kabli: Zasnovano za okoljsko vzdržljivost
Zunanji kabli so izdelani tako, da prenesejo dolgotrajno izpostavljenost okoljskim stresorjem, vključno z ultravijoličnim sevanjem, ekstremnimi temperaturami, vlago in fizičnimi poškodbami zaradi glodalcev ali kopanja. Njihova konstrukcija se bistveno razlikuje od notranjih tipov. Vlakna so običajno ohlapno nameščena v vodo-ceveh, zunanji plašč pa je izdelan iz-polietilena visoke{3}}gostote, odpornega na UV-žarke.
Zahtevana raven mehanske zaščite je odvisna od načina namestitve:
Neposredni pokop
Ti kabli so oklepni, pogosto z valovitim jeklenim trakom, da se uprejo zmečkanju in prodoru glodalcev.
Zračni
Vključujejo integriran močnostni element ali messenger, ki podpira težo kabla v razponih med stebri.
Kanal
Zasnovan z gladkim plaščem za lažje vlečenje skozi cevi.
Pogosta napaka je vpeljava zunanjega kabla neposredno v notranjost stavbe. Polietilenski plašč zunanjega kabla ni ocenjen za požarno varnost in je s kodo običajno prepovedan za notranjo uporabo. Standardna praksa je zaključek zunanjega kabla v zatesnjenem zunanjem ohišju in prehod na ustrezno ocenjen notranji kabel za notranjo pot.
Praktična izbirna metodologija
Sistematičen pristop k izbiri preprečuje pogoste napake. Postopek lahko temelji na treh zaporednih vprašanjih o predvideni poti kabla:
Kaj je fizična pot?
Določite celotno pot: zunanji pokop, antena, notranja stena, stropni plenum ali kombinacija. Segmentirajte pot glede na okolje.
Katere so prevladujoče nevarnosti?
Za vsak segment opredelite glavna tveganja. Ali gre za vodo in drobljenje (zakopano), UV in napetost (zračno) ali širjenje ognja in dima (notranji plenum)?
Katere specifikacije kabla ublažijo te nevarnosti?
Izberite kabel, katerega standardne specifikacije so oblikovane za ugotovljene nevarnosti. To pomeni, da je treba določiti zagrobni oklep za zemeljske segmente, oceno plenuma za-prostore za upravljanje zraka in-neobčutljiva vlakna za tesne vstopne točke.
Ta metodologija premakne fokus z imen izdelkov na zahteve glede zmogljivosti. Uporablja se univerzalno, ne glede na to, ali gre za preprosto domačo namestitev ali kompleksno kampusno omrežje.
Zaključek
Kabli iz optičnih vlaken FTTH, notranji in zunanji, imajo različne funkcije, ki jih ni-zamenljivo. Spuščeni kabel je optimiziran za prilagodljivost in enostaven zunanji vhod. Notranje kable urejajo predpisi o požarni varnosti. Kabli za uporabo na prostem so izdelani za okoljsko in mehansko vzdržljivost.
Uspešna implementacija zahteva upoštevanje namena oblikovanja vsakega tipa.
Ponavljajoče se težave z vdorom vlage, kršitvami požarnih predpisov in mehanskimi okvarami so najpogosteje posledica uporabe kabla zunaj predvidenega obsega. S prvo analizo okolja namestitve in z njim povezanih tveganj postanejo ustrezne specifikacije kabla jasen in logičen rezultat, ki tvori osnovo za zanesljivo in skladno namestitev optičnih vlaken.
