Uvod: Onkraj tehničnega lista
Pozabite na abstraktne obljube o hitrosti. V aktivnem podatkovnem centru pri napeljavi kablov ne gre za teoretično pasovno širino; gre za fizično resničnost toplote, prostora in človeških rok. Stare police z enovlaknenimi patch kabli, barvit, a kaotičen gozd, so ustvarili ozka grla, ki si jih nismo mogli privoščiti. Videl sem tehnike, ki so pol ure iskali eno samo napako skozi ta labirint, medtem ko je zabrnel sistemski alarm. Prehod na strukturirano kabliranje z visoko-gostoto z uporabo sistemov MTP/MPO in modularnih panelov ni bil le nadgradnja; to je bil premik od obrtne obrti k ponovljivemu, zanesljivemu inženirstvu. To je temelj, zaradi katerega so 40G, 100G in korak naprej ne le mogoč, ampak obvladljiv.
MTP/MPO: Ne le povezovalec, filozofija

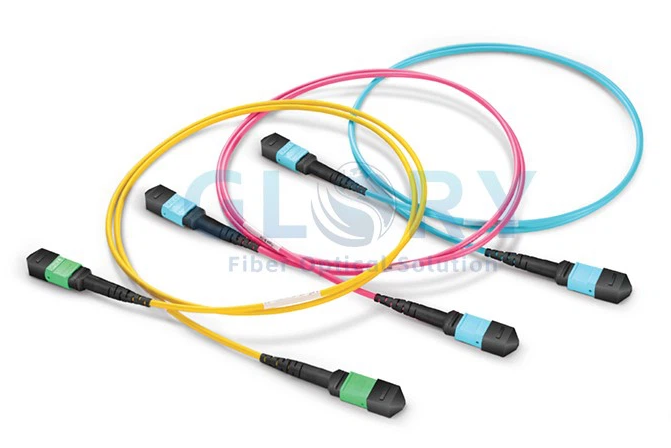

Če konektorju MTP/MPO rečemo "gost" konektor, ga prodamo premalo. To je sistem v vtičnici. Z 12, 16 ali 24 vlakni v ohišju, ki ni veliko večje od standardnega SC, predstavlja temeljni premik v oblikovanju. Razlika je pomembna: MPO je generični standard (Multi-fiber Push-On), medtem ko je MTP specifična, vrhunska izvedba podjetja US Conec, znana po svoji natančnosti in vzdržljivosti-detajl, ki postane kritičen med tisočimi cikli parjenja.
Prednost-resničnega sveta ni samo gostota; to je predvidljivost. Pri uvedbi 100G-SR4, ki zahteva 8 vlaken, ne boste več upravljali, označevali in usmerjali štirih ločenih dupleksnih parov LC. Upravljate z enim predmetom. Pri uporabi ob 3. uri zjutraj, ko kofein izzveni, je zmanjšanje možnosti napake oprijemljivo. Tovarniško{12}}glavni kabli, ki uporabljajo te konektorje, so prispeli s preizkušenimi, poliranimi konci. Spomnim se projekta, pri katerem smo napeljali 144 vlaken med nadstropji z uporabo dvanajstih 12-optičnih vlaken MTP. Kar bi bil teden dni odpovednega dela za dva inženirja, se je končalo v enem popoldnevu. Pri prihranjenem času ni šlo le za delo; šlo je za hitrejšo vzpostavitev dohodkovne opreme na spletu.
Patch Paneli: Kje si sistem zasluži

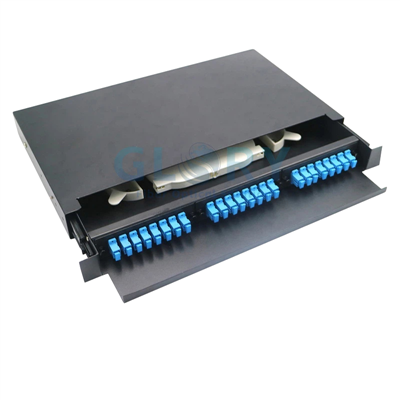

Patch panel se pogosto obravnava kot pasiven kos kovine. V praksi je to centralni živčni sistem vaše fizične plasti. Razlika med standardno LC ploščo in modularno ploščo z visoko-gostoto je razlika med statično knjižno polico in knjižnico z drsno lestvijo. Slednji je zasnovan za aktivno, stalno uporabo.
Kritična komponenta je kaseta ali modul. To je prevajalec med -hrbtenico visoke gostote in svetom opreme. Posamezna kaseta na primer vzame eno 12-optično MTP z zadnje strani in predstavlja 6 dupleksnih LC vrat na sprednji strani. Tu je izbira strateška. Fiksna-konektorska plošča vas zaklene. Modularni sistem prodajalca, kot sta Panduit ali Corning, vam omogoča prilagajanje. Ali morate spremeniti LC v SC za podedovano pomnilniško polje? Zamenjajte kaseto. Potrebujete nadgradnjo na 24-optično hrbtenico za prihodnje 400G? Okvir ostane; spremenite notranjost. Iz prve roke sem bil priča prihranku stroškov tega pristopa med postopno nadgradnjo, kjer so obstoječi okvirji plošč preživeli tri generacije tehnološke osvežitve.
Polarity: The Silent Installer Trap
Polarnost je najpogosteje napačno razumljen in neustrezen vidik uvajanja MPO. Koncept je preprost: svetloba se mora prenesti iz vrat Tx na eni strani v vrata Rx na drugi strani. Z 12 enakimi vlakni v enem konektorju je za doseganje tega potrebna premišljena shema križanja, ki jo TIA-568 definira kot metode A, B in C.
Teorija je čista; praksa je tista, kjer se zgodijo napake. Past je nedoslednost. Lahko kupite magistralne kable metode B, vendar pomotoma namestite kasete vrste A. Povezava bo mrtva, napaka pa očem nevidna. Nekoč sem preživel naporen dan pri odpravljanju težav z novo povezavo 40G in ugotovil, da je bila polarnost obrnjena na kaseti, ker inštalater ni preveril tipa, odtisnjenega na ohišju.
Na terenu se je metoda B pojavila kot de facto standard zaradi svoje preprostosti: "obrat" se izvede enkrat, znotraj glavnega kabla. Patch kabli so vedno ravni-preko. Ta doslednost zmanjša kognitivno obremenitev. Pravilo je absolutno: preden karkoli priključite, preverite metodo na nalepki glavnega kabla, kaseti in načrtovalskem dokumentu. Vaš svetlomer vam bo hvaležen.
Integracija: pogled iz stojala
Sprehodimo se skozi resnično zaporedje uvajanja, kako se dejansko zgodi. Povezujete novo vrsto zgornjih--stikal v omari z osrednjo združevalno ploščo 30 metrov stran.
Najprej na obeh lokacijah namestite -ogrodje plošče za povezovanje z visoko gostoto. Nato potegnete-prekončane glavne kable MTP-to so debeli, robustni kabli z zaščitnimi vlečnimi ušesi. Napeljete jih skozi stropni pladenj ali pod-talni vod, tako da povežete zadnjo stran plošče A z zadnjo stranjo plošče B. To je vaša trajna, zaščitena hrbtenica. Na mestu ni fuzijskih spojnikov.
Nato plošče napolnite s kasetami, ki se ujemajo z izbrano polarnostjo. Zaslišite trden klik, ko se konektor MTP poveže s kaseto na zadnji strani. Na sprednji strani imate zdaj čist, označen niz vrat LC. Nazadnje uporabite kratke, barvno-kodirane dvostranske povezovalne kable LC za povezavo teh sprednjih vrat z določenimi vrati stikala ali strežnika. Celotna povezava je zdaj v živo.
Operativne koristi so velike. Odpravljanje težav je izolirano: če povezava odpove, najprej zamenjate kratek, dostopen sprednji-patch kabel. Skaliranje je logično: dodajanje novega stikala pomeni uporabo več vrat na obstoječi kaseti ali vstavljanje nove. Upravljanje kablov je neločljivo povezano, ne pa naknadna misel. Pretok zraka, ki je pri napeljavi kablov pogosto pozabljena misel, se dramatično izboljša, ker so debela trajna debla lepo speljana zadaj, spredaj pa so uporabljeni le potrebni kratki mostički.
Izvedba: Lekcije s terena
Načrtovanje na papirju je eno; namestitev v natrpanem, hrupnem podatkovnem centru je druga stvar. Tukaj je nekaj let uvajanja, ki so se utrdila kot nepogajalska-:
Oblikujte s Slackom, ne samo s prostorom
Pustite 70 % polnila v ploščah, vendar oblikujte tudi eksplicitne ohlapne zanke za glavne kable. Servisna zanka, lepo zvita in zavarovana znotraj navpičnega upravljalnika, je zavarovanje pred prihodnjimi premiki stojala ali nenamernimi vlečenji.
Polarnost kot religija
Dokumentirajte svojo izbrano metodo (spet priporočamo B) v knjigi tekov. Nato s trajnim označevalcem fizično označite vsak konec glavnega kabla in pladenj za kasete z "metodo B". Vizualna redundanca preprečuje napake.
Polmer upogiba je zakon, ne vodilo
Ostri zavoji povzročijo izgubo zaradi "makro{0}}upogibanja". Preizkusil sem povezave, ki so prešle, a so bile na robu, ker je bilo deblo pretesno stisnjeno za vogalom. Povsod uporabljajte gladke-upravljalnike radijev.
Oznaka za naslednjo osebo, ne za vas
Sledite TIA-606-C. Vaše oznake bi morale biti nekomu jasne ob 2. uri zjutraj med krizo. Vključite izvorno omaro, ciljno omaro in ID vezja. Preprosta natisnjena etiketa je boljša od ročno napisanega traku.
Protiprašni pokrovi ostanejo pritrjeni do povezave
Notranjost neuporabljenega obročka MTP je magnet za prah in vlakna. V kompletu orodja hranim plastenko stisnjenega zraka in škatlo čistilnih palčk. Vsak priključek je pred spajanjem pregledan z žepnim daljnogledom-brez izjem.
Preizkusite vse, ne domnevajte ničesar
Osnovno testiranje s setom za testiranje optičnih izgub (OLTS) je obvezno po-namestitvi. Preizkusite pa tudi po morebitni ponovni konfiguraciji. Najpogostejša težava po-spremembi ni zlom, ampak umazan konektor zaradi ravnanja. Dokumentirajte vrednosti izgube; so vaša osnova za prihodnjo diagnostiko.
Ta pristop h kabliranju spremeni iz nujnega stroška v strateško sredstvo. To je sistem, ki priznava omejitve fizike, zmotljivost človeških operaterjev in neizogibnost sprememb. Cilj ni le danes povezati točko A s točko B, temveč zgraditi fizično plast, ki ostane jasna, prilagodljiva in zanesljiva za naslednjega inženirja, ki odpre vrata stojala.
