Uvod
Pri uvajanju omrežja FTTH (Fiber{0}}to--Home) največji glavobol pogosto ni sama tehnologija-temveč neskončna raznolikost fizičnih okolij. Posamezno vlakno, ki potuje od napajalnega kabla do naročnikovega doma, mora iti skozi nešteto "pristajalnih točk": nedotaknjen zid v novem naselju, preperel komunalni drog v stari soseski ali zračni niz ob podeželski cesti.
Vsaka točka pristanka je miniaturno bojišče. Različna okolja, različni izzivi.

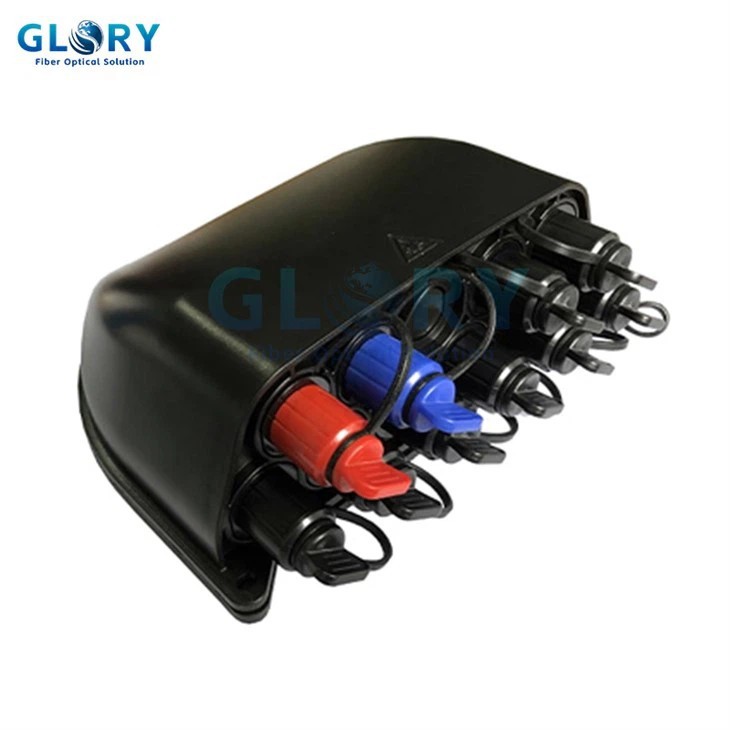

Resnično odlična pred{0}}konektorska priključna omarica mora imeti prilagodljivost »transformatorja«. Vzpostaviti mora trdno oporo v katerem koli kompleksnem okolju in zagotoviti zanesljivo zavetje za optične signale. Danes si za primer vzemimo priključno omarico GL-FTB-10E Pre-GLORY in poglejmo, kako premaga vsako bojišče FTTH – od zidov do drogov.
1. poglavje: Okoljski izziv-Preskus z ognjem za zunanja vozlišča
V omrežju FTTH so optična distribucijska vozlišča običajno nameščena v treh klasičnih okoljih:
1. Gradnja zunanjih sten
To je najpogostejši scenarij. Priključna omarica je neposredno izpostavljena sončni svetlobi in prenaša nenehen udar UV-sevanja, vetra, dežja in temperaturnih nihanj. Stenski material je lahko beton, opeka ali les, kar zahteva prilagodljive načine pritrditve.
2. Komunalni drogovi / stebrički za svetilke
V starejših mestnih območjih ali na podeželju so drogovi naravna »odskočna deska« za optična vlakna-do--doma. Priključna omarica mora biti varno pritrjena na valjasto površino, odporna na tresljaje vetra, dež in sneg, ne da bi ovirala druge naprave na stebru.
3. Zračne pramene
Pri prečkanju cest, rek ali območij, kjer ni mogoče namestiti drogov, mora priključna omarica viseti na žici zračnega sporočila. To zahteva majhno težo, odlično odpornost proti vetru in robustno vodotesno tesnjenje.
Ne glede na lokacijo se mora vsako vozlišče soočiti s štirimi skupnimi sovražniki:
• Voda in vlaga:Dež ali kondenzacija, ki prodre neposredno, povzroči oslabitev signala.
• UV sevanje:Dolgotrajna izpostavljenost soncu povzroči staranje materialov, kredo in razpoke.
• Ekstremne temperature:Materiali morajo ostati stabilni od -40 stopinj zmrzali do +85 stopinj žgoče vročine.
• Fizični vpliv:Naključni udarci, vibracije in celo vandalizem.
2. poglavje: Odziv oblikovanja-Srečanje "vseh sprememb" z "eno konstanto"
Filozofija oblikovanja GL-FTB-10E je preprosta: en izdelek za vse scenarije. Njegove glavne značilnosti so zasnovane natančno za premagovanje zgoraj navedenih izzivov.
1. funkcija: ocena IP65-"Neosvojljiva trdnjava" pred vodo in prahom
Ne glede na to, kje je nameščen, sta hidroizolacija in odpornost proti prahu glavni prednostni nalogi. GL-FTB-10E dosega stopnjo zaščite IP65, kar pomeni:
• Popolnoma odporen na prah:Prah ne more priti v ohišje, kar zagotavlja, da so končne-ploskve konektorjev vlaken čiste.
• Zaščiteno pred vodnimi curki:Lahko prenese vodne curke iz katere koli smeri, neustrašen je pred močnim dežjem.
Ne glede na to, ali je v vlažnem deževnem obdobju na jugu ali v prašnem vetru na severu, ocena IP65 zagotavlja stabilno, zaščitno »mikro-klimo« za notranja vlakna.
Funkcija 2: Široko temperaturno območje-"Vse-okroglo" od ekstremnega mraza do žgoče vročine
Izdelek je certificiran za široko temperaturno območje od -40 stopinj do +85 stopinj. To pomeni:
• V ostrih zimah Moheja na Kitajskem,ko temperature padejo na -40 stopinj, ostane material ohišja trd, ne poči, tesnila pa ostanejo prožna.
• V žgočih poletjih Turpana,ko temperatura tal preseže +70 stopinj, notranje komponente še vedno delujejo stabilno in prenos signala ostane nespremenjen.
Lastnost 3: Visoko{1}}trden material-"Hardcore Armor" proti udarcem
Izdelan je iz PC+ABS plastične zlitine in združuje visoko odpornost na udarce polikarbonata s stabilnostjo ABS pri obdelavi. Ta material se pogosto uporablja v avtomobilskih delih, zaščitni opremi in še več, saj se učinkovito upira nenamernim udarcem in vandalizmu.
Funkcija 4: Kompaktna velikost-"Najboljši partner" za omejene prostore
Z merami le 179 × 171 × 66 mm je manjši od knjige s trdimi platnicami. To pomeni:
•V ozkih gradbenih dvižnih omarah ga je mogoče enostavno-namestiti na steno.
•Na natrpanih stebrih lahko najde svoje mesto.
•Na antenskih vrvicah njegova lahka zasnova (z dodatki za montažo) ne preobremeni kabla.
3. poglavje: Realni{1}}scenariji-Tri okolja, en odgovor
Scenarij 1: Nova zunanja stena
V novem-stanovanjskem kompleksu visoke stolpnice mora operater namestiti optična distribucijska vozlišča na zunanjo steno vsake stavbe, običajno v 2. nadstropju.
• Izziv:Stena je gladka, vendar je obrnjena proti neposredni sončni svetlobi, kar zahteva dolgotrajno UV{0}}obstojnost. Prihodnje število naročnikov se lahko poveča, zato je treba rezervirati kapaciteto razširitve.
• Razporeditev:Monter uporablja 4 raztezne vijake, da trdno pritrdi GL-FTB-10E na steno. Njegovo črno PC+ABS ohišje že sam po sebi ponuja odlično UV odpornost in ne potrebuje dodatnega senčnika.
• Vrednost:10 pred{1}}konektorskih vrat SC lahko neposredno poveže naročniške kable-plug and play, spajanje ni potrebno. Vgrajena-razdelilna reža (podpira različne vrste, kot je 1x2+1x8) rezervira dovolj prostora za prihodnjo razširitev naročnikov.
Scenarij 2: Stari sosedski steber
V stari soseski, kjer gradnja podzemnih kanalov ni mogoča, mora operater uporabiti obstoječe stebre za postavitev optičnega omrežja.
• Izziv:Palica je cilindrična, z hrapavo površino in izpostavljena tresljajem vetra. Prostor na stebru je omejen, zato je treba vzdrževati varno razdaljo od daljnovodov.
• Razporeditev:Z uporabo namenskega droga-montažnega nosilca in trakov iz nerjavečega jekla je priključna omarica varno pritrjena na drog. Nameščen je tako, da so vrata obrnjena navzdol, da se prepreči nabiranje deževnice na priključkih.
• Vrednost:Pred-zasnova s priključki pomeni, da monterju ni treba nositi fuzijskega spajalnika po lestvi. Preprosto priključijo vnaprej-zaključen kabel, da aktivirajo naročnika, kar znatno izboljša varnost antene.
Scenarij 3: Podeželski zračni pramen
Na podeželju, kjer je treba prečkati majhen potok, je treba distribucijsko točko postaviti na zračni niz, ki bo oskrboval nekaj domov na nasprotnem bregu.
• Izziv:Priključna omarica mora viseti na vrvi in nositi lastno težo, vibracije vetra in morebitne obremenitve ledu/snega. Dostop za vzdrževanje je težaven na lokacijah v zraku, kar zahteva visoko zanesljivost.
• Razporeditev:Z uporabo kompleta za montažo na anteno je priključna omarica obešena pod vrvico. Poskrbljeno je, da je škatla uravnotežena, kar preprečuje, da bi se notranja vlakna upognila prek najmanjšega radija.
• Vrednost:Ocena IP65 zagotavlja, da notranjost ostane suha v vlažnem in deževnem okolju blizu reke. Nizka vstavljena izguba (manj kot ali enaka 0,2 dB) zagotavlja, da kakovost signala tudi po prenosu na dolge-razdalje ustreza zahtevam naročnika.
4. poglavje: Zaključek-Rojen za vsako "pristajalno točko"
Od bleščečih novogradenj do preperelih starih sosesk in do mirnih podeželskih rek, "pristajalne točke" za optična vlakna so različne. Vendar GL-FTB-10E ponuja en odgovor z enim izdelkom.
Njegova zaščita IP65, širok temperaturni razpon, -material visoke trdnosti, kompaktna velikost in prilagodljive možnosti namestitve skupaj tvorijo "univerzalni komplet orodij" za osvajanje vseh vrst kompleksnih okolij. Za načrtovalce omrežij in inženirje za uvajanje,to pomeni:
• Poenostavljena izbira:En izdelek pokriva več scenarijev, kar zmanjšuje kompleksnost nabave in zalog.
• Pospešeno uvajanje:Pred-konektorska zasnova zmanjša-delo na mestu, prilagodljiva montaža pa se prilagodi vsakemu okolju.
• Dolgotrajna-zanesljivost:Visoko-stopenjska zaščita in široka temperaturna toleranca zagotavljata, da vozlišče stabilno deluje leta ali celo desetletja.
Na potovanju FTTH si vsako vozlišče zasluži skrbno obravnavo. In GL-FTB-10E je zanesljiv partner, rojen za osvajanje tega »bojišča s tisočerimi obrazi«.
