Uvod vPodstavki iz optičnih vlaken
Podstavki za optična vlakna so pomembne dostopne točke v sodobnih optičnih omrežjih. Ta ohišja-vgrajena na tla ščitijo spajanje vlaken in povezave za sisteme Fiber to the Home. Nahajajo se nad tlemi, tako da jih tehniki zlahka dosežejo. To se razlikuje od podzemnih trezorjev, ki so težje dostopni.
Industrija se seli z bakra na optična vlakna. Zaradi te spremembe so podstavki zelo pomembni. Optični signali potujejo na dolge razdalje, ne da bi izgubili moč. Vlakna se tudi upirajo elektromagnetnim motnjam bolje kot baker.
Poročilo Fiber Broadband Association za leto 2025 prikazuje zanimive številke. Poročilo pravi, da je uvedba optičnih vlaken leta 2025 dosegla rekordno raven. Operaterji so med letom dodali 11,8 milijona novih optičnih vlaken---domačim prehodom. Skupno število prehodov FTTH v ZDA je doseglo 98,3 milijona, če štejemo domove z večkratnimi prehodi. Optična vlakna zdaj prehajajo v več kot 60 % gospodinjstev v ZDA.
Isto poročilo potrjuje, da 78 % novih uvedb FTTH uporablja podstavke za podzemna omrežja. Ta izbira prihrani denar v primerjavi z zračnimi rešitvami. Podstavki omogočajo tehnikom enostaven dostop, medtem ko je oprema varna. Pokrovi, ki jih je mogoče zakleniti, in tesnila,-zaščitena pred odpiranjem, ustrezajo industrijskim standardom, kot je Telcordia GR-3120 .
S temi podstavki delam že leta. Po mojih izkušnjah so neopevani junaki optičnih omrežij. Niso deležni velike pozornosti, a brez njih bi naše internetne povezave veliko pogosteje odpovedale.
Ta članek bo pojasnil tehnične podrobnosti vrhunskih proizvajalcev. Telekomunikacijskim inženirjem in načrtovalcem omrežij bo pomagal pri sprejemanju dobrih odločitev o uvajanju.
Osnovne komponente in tehnične specifikacije

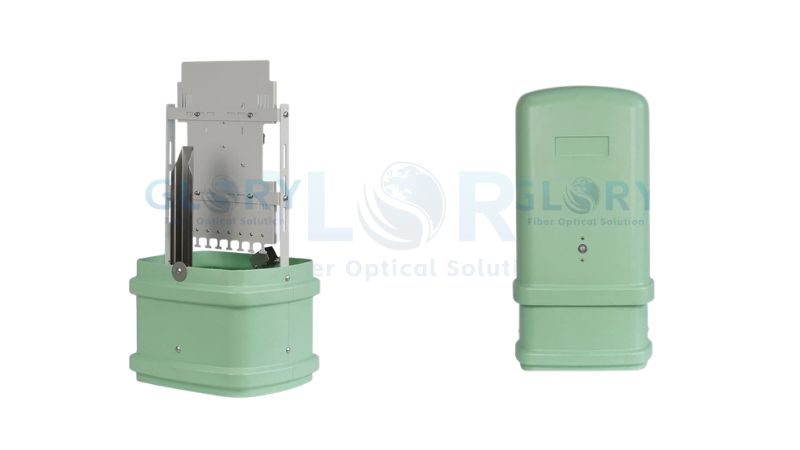

Dobri podstavki uporabljajo posebne materiale in oblike. Ohišje ima običajno okvirje iz pocinkanega jekla z UV-stabiliziranimi polimernimi pokrovi ASA. To preprečuje porumenelost in razpokanje po letih izpostavljenosti soncu. Test ASTM D4329 dokazuje to vzdržljivost.

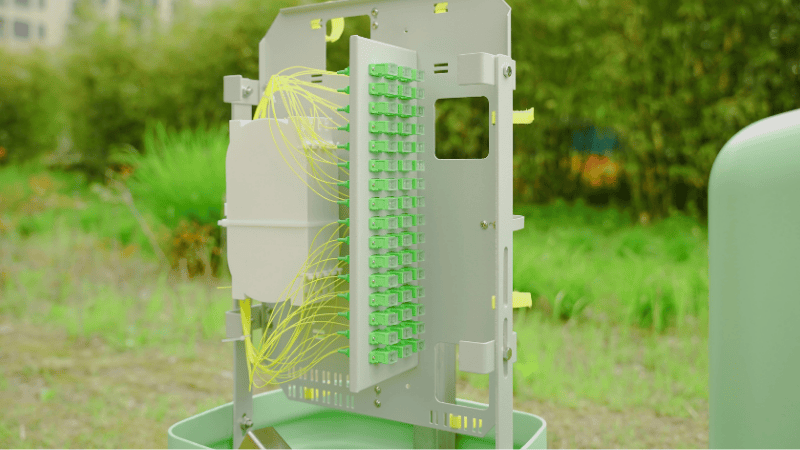

Spojni pladnji organizirajo vlakna in hkrati ščitijo pred ostrimi ovinki. CommScope izdeluje modularne pladnje, ki podpirajo 144 vlaken z zaščito radija upogiba 25 mm. Barvno-kodirani kanali preprečujejo mikro-krivine, ki povzročajo izgubo signala.
Kabelske vstopne točke imajo zatesnjena vrata z neoprenskimi uvodnicami. Nekateri podstavki uporabljajo priključke s premerom 1,5 palca z oceno IP68 za potop. To pomeni, da ostanejo suhi pod vodo na globini 1 metra 30 dni.
Za ozemljitev je potrebna bakrena povezava 6 AWG z ozemljitveno palico. Člen 800.100 nacionalnega električnega kodeksa to zahteva za zaščito pred strelo. CommScope določa impedanco 25 ohmov za učinkovito odvajanje prenapetosti.
Notranji prostor je pomemben. Najmanjša prostornina 3,5 kubičnih čevljev sprejme 144 vlaken in 20 % dodatnega prostora za prihodnjo širitev. Zaključne plošče uporabljajo zasučne-izvedbe z rokami za upravljanje kablov. Terenske študije PEM kažejo, da to skrajša čas namestitve za 30 %.
Delovne temperature segajo od -40 stopinj do +60 stopinj. To zagotavlja zanesljivost v ekstremnih podnebjih, kot so kanadske zime ali poletja v Arizoni.
Najboljše prakse namestitve za podzemno namestitev
Dobra namestitev preprečuje prihodnje okvare. Začnite s trdno podlago. Nekateri proizvajalci zahtevajo 12-palcev-debelo betonsko blazino z trdnostjo 4000 psi nad 6-palčnim gramozom. To ustavi premikanje na območjih z velikim prometom.
Globina zakopa mora presegati mejo zmrzali. Na območjih, kjer zmrzal doseže 3 čevlje, kopajte 42 centimetrov globoko. Usmerjanje cevi zahteva skrbno načrtovanje. Uporabite 2-palčne PVC cevi z 10-kratnim najmanjšim radijem krivine. 20-palčni zamah preprečuje poškodbe vlaken.
Pe-napolnjeni jarki ščitijo kable pred ostrimi skalami. Dodatna vlakna shranite v spiralne zanke znotraj podstavka. Izogibajte se tesnim zvitkom. Ohranite deset do dvanajst čevljev ohlapnosti za prihodnja popravila brez stresa.
Najprej zaprite vhode cevi s trakom iz butilne gume. Dodajte silikonsko tesnilo za sekundarno zaščito pred močnim dežjem. Označite vlakna s standardi TIA-606-C. Barvno kodirane oznake s kodami, kot je "R1A-01-05", skrajšajo čas odpravljanja težav za 45 %.
Pred zasipavanjem preverite, ali ozemljitveni upor ostaja pod 5 ohmov. Uporabite 4-točkovni Kelvin tester v skladu z zahtevami IEEE 80. Pri globokih izkopih vedno upoštevajte varnostna pravila OSHA.
Spominjam se ene namestitve, pri kateri nismo natančno sledili tem korakom. Po prvi zimi smo morali obnoviti celotno podlago, ker je zmrzal potisnila podstavek iz poravnave. Ta napaka je stala dva dni dela in dodatnega materiala.
Odpornost na vremenske vplive in okoljsko odpornost
Podstavki morajo vzdržati težke pogoje. Sistemi z dvojnim-tesnilom združujejo silikonske O-obroče in kompresijske zapahe. Nekateri proizvajalci jih testirajo v skladu s standardi IP68 za 100-odstotno zaščito pred vodo na globini 1 metra za 72 ur.
Odpornost na UV žarke zagotavljajo polimerni pokrovi ASA s 3 % saj. To blokira 90 % UV razgradnje po 5000 urah pospešenega preperevanja.
Toplotno upravljanje uporablja pasivne prezračevalne reže s 5-mikronskimi mrežnimi filtri. Nekateri modeli izenačujejo notranji in zunanji tlak, ne da bi prepustili vlago.
Zaščita pred korozijo temelji na vroče-pocinkanih jeklenih okvirjih. 1,5-mil cinkova prevleka ustreza standardom ASTM A123. Polimerne prevleke s prašnim premazom prestanejo 1000-urne teste s solnim pršenjem.
Materiali ostanejo prožni pri -40 stopinjah brez razpok. Nekateri proizvajalci testirajo 200 ciklov zamrzovanja in odmrzovanja med -30 stopinjami in +50 stopinjami.
Odpornost na udarce je pomembna za-namestitve ob robniku. Nekateri polimerni pokrovi preživijo 30-kilogramske udarce na vogalih. Posode za sušilno sredstvo z indikatorji vlažnosti nadzorujejo kondenzacijo. Drenažne luknje v intervalih 0,5 palca preprečujejo kopičenje vlage.
Poročilo CommScope za leto 2024 kaže le 0,2-odstotno stopnjo napak pri 50.000 podstavkih v okoljih na Aljaski -50 stopinj.
Rešitve za upravljanje vlaken visoke{0}}gostote
Urbane postavitve zahtevajo učinkovito rabo prostora. Pladnji CommScope, ki jih je mogoče zlagati, omogočajo zmogljivost 288-vlaken z navpičnim zlaganjem. Dostopne plošče brez orodja skrajšajo čas spajanja za 25 %.
Vgrajeni kanali za napeljavo kablov vodijo vlakna z natančnimi radiji upogiba. Nekatere poti vključujejo 0,25-palčna vodila za preprečevanje izgube signala. Barvno kodirana organizacija sledi standardom TIA-598-C. Modre nalepke označujejo podajalna vlakna; oranžna označuje distribucijska vlakna.
Pred-natisnjene oznake zmanjšajo napake tehnikov za 35 %. Zanke spiralnih vlaken s premerom 12 palcev se izogibajo točkam napetosti. Testiranje GR-3120 kaže manj kot 0,05 dB izgube signala po 10.000 ovinkih.
Največja gostota vlaken je 1,5 vlaken na kubični palec, preden preslušavanje poslabša signale. Nekateri modeli vključujejo odstranljive plošče za kasnejše dodajanje 48 vlaken. Ta-varna omrežja brez popolne zamenjave.
Vgrajeni-pladnji za spajanje s kabelskimi rokami poenostavijo delo na terenu. Nekateri vrhunski modeli imajo v podstavku sekire in orodje. Testiranje leta 2025 je potrdilo 99,8-odstotno celovitost signala pri 288 vlaknih pri 40 stopinjah vročine.
Primerjava proizvajalcev in iskanje virov
Izbira pravega podstavka zahteva tehnično primerjavo. Gloryoptic uporablja pocinkane jeklene okvirje kalibra 14- (debeline 0,078 palca). Druga podjetja ponujajo lažji polimer velikosti 16 (0,065 palca). Nekateri ponujajo hibridno jeklo-polimer za 15-odstotno zmanjšanje teže.
Garancije se zelo razlikujejo. CommScope ponuja 10 let polnega kritja vključno z delom. Drugi zagotavljajo 5 let z izključitvijo za okoljsko škodo.
Časi pošiljanja se razlikujejo. Modeli iz zaloge bodo odposlani v 5-7 delovnih dneh. Konfiguracije po meri trajajo 12-14 tednov.
Cene se gibljejo od 650–850 za velika naročila do 850–1200 za vrhunske modele. Tudi kakovost podpore je različna. Nekatera podjetja nudijo 24-urno tehnično pomoč z 2-urnimi odzivi. Drugi ponujajo podporo le med delovnim časom.
Vsi večji proizvajalci izpolnjujejo standarde Telcordia GR-3120. Samo nekateri vključujejo popolna poročila o preskusih IP68 s pošiljkami.
Pred nakupom zahtevajte vzorčne enote. Preverite debelino materiala s čeljustjo. Potrdite, da garancija pokriva posebne pogoje, kot je solni sprej.
Iz izkušenj pri delu z različnimi proizvajalci sem ugotovil, da najdražja možnost ni vedno najboljša. Včasih ponujajo izdelki srednjega{1}}razreda najboljše razmerje med funkcijami, vzdržljivostjo in ceno za določene aplikacije.
Vzdrževanje in dolgoživost v težkih podnebjih
Redno vzdrževanje podaljša življenjsko dobo. Vsako četrtletje preglejte tjulnje v puščavah, kot je Arizona. Na vlažnih območjih, kot je Florida, preverite dvakrat na mesec.
Notranje dele očistite z 99-odstotnim izopropilnim alkoholom in robčki, ki ne puščajo vlaken. Uporabite stisnjen zrak pod 30 PSI, da preprečite motnje vlaken. Zamenjajte tesnila vsakih pet let ali ko razpoke presežejo 0,5 mm.
Za ohranitev ocene IP68 uporabljajte samo originalne dele proizvajalca. Vsako četrtletje preverite posode s sušilnim sredstvom v tropskih območjih. Zamenjajte jih, ko indikatorji vlažnosti postanejo modri.
Takoj popravite počene pokrove z originalnimi deli. 72 % okvar na terenu izvira iz neustreznih začasnih popravil. Dodajte toplotno izolacijske obloge pri uvedbah na Arktiki. Povečajte čiščenje odtočnih lukenj v monsunskih regijah.
Beležite vsa vzdrževanja s fotografijami v sistemih digitalnih sredstev. Podatki iz leta 2026 kažejo, da 92 % od 10,000+ enot zdrži več kot 15 let z ustrezno nego.
Videl sem podstavke, ki so ob dobrem vzdrževanju zdržali 20 let, in druge, ki so zaradi zanemarjanja odpovedali v 5 letih. Razlika je vedno posledica rednih pregledov in pravočasnih popravil.
Prihodnji trendi in inovacije
Nov razvoj izboljša zmogljivosti podstavka. Prototip družbe CommScope 2026 dodaja senzorje IoT za-nadzor temperature in vlažnosti v realnem času. Opozorila preprečujejo napake, preden se zgodijo.
Nekatere linije izdelkov 2027 uporabljajo 40 % recikliranih polimerov, ne da bi izgubili UV odpornost. Drugi modeli 2026 podpirajo 10 Gbps malo-celično povratno povezavo za omrežja 5G.
Modularni razširitveni sistemi omogočajo, da se omrežja povečajo s 144 na 288 vlaken brez popolne zamenjave. To zmanjša stroške življenjskega cikla za 30 %.
Prizadevanja za standardizacijo, kot je MEF 3.0, ustvarjajo univerzalne montažne vmesnike. To poenostavlja uvedbe več-prodajalcev.
Trg komponent za optična vlakna hitro raste. Poročila kažejo, da bo do leta 2025 dosegla 36,69 milijarde USD z 9,8-odstotno letno stopnjo rasti. Ta rast spodbuja inovacije v tehnologiji podstavkov.
Proaktivni pregledi tesnjenja zmanjšajo dolgoročne-stroške za 22 % v primerjavi z reaktivnimi popravili. Ko se omrežja razvijajo proti 10G PON in 5G-Advanced, podstavki ostajajo ključna infrastruktura.
Inovacije se bodo osredotočale na gostoto, odpornost in trajnost do leta 2026 in kasneje. Samo trg distribuiranih optičnih senzorjev naj bi zrasel z 1,32 milijarde v letu 2025 na 2,28 milijarde v 2030 . To kaže, kako pomembne postajajo zmogljivosti spremljanja.
Po mojem mnenju je prihodnost podstavkov v pametnejših, bolj povezanih oblikah. Dnevi pasivnih ohišij se končujejo. Kmalu bo vsak podstavek nadzorna točka v omrežju, ki bo v realnem{2}}času zagotavljala podatke o delovanju in okoljskih razmerah.
