PLC Splitter 1x2 je omrežna komponenta, ki porazdeli vhodno svetlobo (eno ali dve vhodni vlakni) v enakih delih proti več izhodnim vlaknom (2-64). Razdelilniki so na voljo z 250 um golimi vlakni, 900 um vmesnimi vlakni in 2,0 mm vrvicami. Vhodni in izhodni kabli in vlakna so lahko različnih dolžin in jih je mogoče zaključiti z optičnimi konektorji. Naš razdelilnik PLC 1x2 je mogoče integrirati v več izdelkov in aplikacij v kombinaciji s sistemi za upravljanje vlaken ali kablov Keen. Vsi izdelki izpolnjujejo zahteve glede zanesljivosti Telcordia 1209 in 1221 in so certificirani s strani TLC za uvajanje v omrežje.
Lastnosti
• široka delovna valovna dolžina od 1260-1650 nm
• Nizka vstavljena izguba in visoka zmogljivost
•Dobra enotnost in nizek PDL
•Majhna velikost paketa
• Na voljo so različne vrste priključkov in velikosti paketa
Specifikacije
1xN PLC cepilniki
|
Parametri |
1x2 vrata |
1x4 vrata |
1x8 vrata |
1x16 vrat |
1x32 vrata |
1x64 vrata |
|
Delovna valovna dolžina (nm) |
1260~1650 |
|||||
|
Vrsta vlaken |
G657A1/G657A2 |
|||||
|
Vložek izgube (dB) |
3.8 |
7.1 |
10.2 |
13.5 |
16.8 |
20.5 |
|
Enotnost (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
Povratna izguba (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.2 |
0.2 |
0.2 |
0.3 |
0.3 |
0.35 |
|
Usmerjenost (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Temperaturna stabilnost (-40~85 stopinj) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Delovna temperatura (stopinja) |
-25~70 |
|||||
|
Temperatura shranjevanja (stopnja) |
-25~70 |
|||||
|
Dimenzija MINI modula (DxŠxV) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
Dimenzija škatle ABS (DxŠxV) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Dimenzija golih vlaken (DxŠxV) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Opomba: dodajte dodatnih 0,3 dB vstavljene izgube na priključek.
2xN PLC razdelilnik
|
Parametri |
2x2 vrata |
2x4 vrata |
2x8 vrata |
2x16 vrat |
2x32 vrata |
2x64 vrata |
|
Delovna valovna dolžina (nm) |
1260~1650 |
|||||
|
Vrsta vlaken |
G657A1/G657A2 |
|||||
|
Vložek izgube (dB) |
4.1 |
7.4 |
10.8 |
14.3 |
17.3 |
21 |
|
Enotnost (dB) |
1 |
1.5 |
1.5 |
2 |
2 |
2.5 |
|
Povratna izguba (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
PDL (dB) |
0.3 |
0.3 |
0.3 |
0.3 |
0.3 |
0.5 |
|
Usmerjenost (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Temperaturna stabilnost (-40~85 stopinj) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Delovna temperatura (stopnja) |
-25~70 |
|||||
|
Temperatura shranjevanja (stopnja) |
-25~70 |
|||||
|
MINI modul Dimension (DxŠxV) |
60x7x4 |
60x7x4 |
60x7x4 |
60x12x4 |
80x20x6 |
100x40x6 |
|
Dimenzija škatle ABS (DxŠxV) |
100x80x10 |
100x80x10 |
100x80x10 |
120x80x18 |
120x80x18 |
140x115x18 |
|
Dimenzija golih vlaken (DxŠxV) |
40x4x4 |
40x4x4 |
40x4x4 |
50x7x4 |
50x7x4 |
60x12x4 |
Opomba: dodajte dodatnih 0,3 dB vstavljene izgube na priključek.

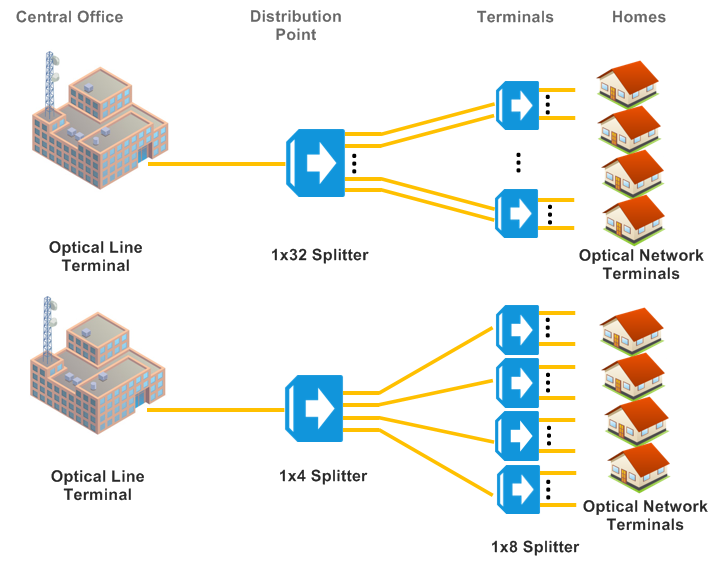

Aplikacije
•CATV sistem
• Optična oprema
• Senzorji z optičnimi vlakni
•FTTH FTTX FTTD GPON
•Telekomunikacijska omrežja

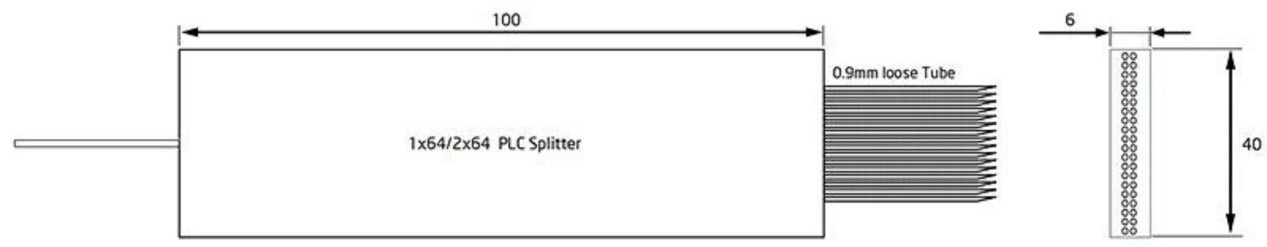

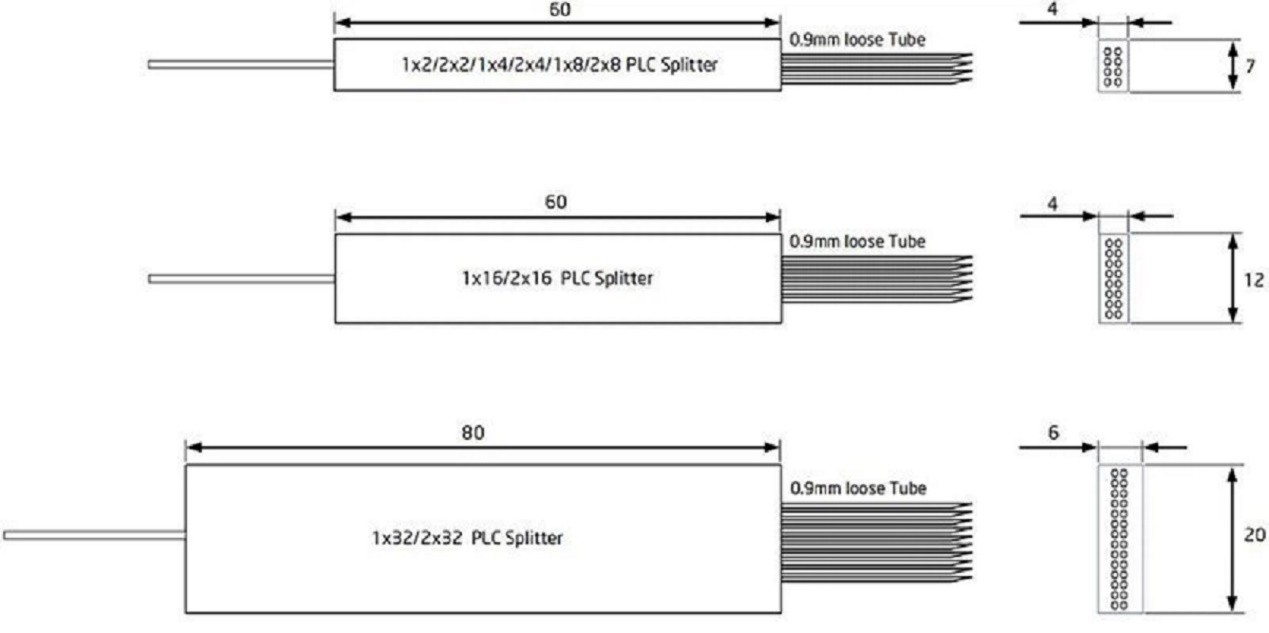

Risbe izdelkov
Informacije o naročanju
|
Pristanišče |
1xN 2xN |
|
Vrsta vlaken |
G657A1, G657A2 |
|
Vrsta paketa |
40x4x4, 50x7x4, 60x12x4, 60x7x4, 60x12x4, 80x20x6, 100x40x6, 100x80x10, 120x80x18, 140x115x18 mm |
|
Premer vhodne cevi |
0,9 mm ohlapna cev, 0,9 mm tesna cev, 2,0 mm kabel, 3,0 mm kabel, 250 um vlakna, tračna vlakna |
|
Premer izhodne cevi |
0,9 mm ohlapna cev, 0,9 mm tesna cev, 2,0 mm kabel, 3,0 mm kabel, 250 um vlakna, tračna vlakna |
|
Vsaka dolžina noge |
0.5m, 1.0m, 1.5m |
|
Vhodni priključki |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, brez priključkov |
|
Izhodni priključki |
SC/APC, SC/UPC, LC/APC, LC/UPC, FC/APC, FC/UPC, ST/UPC, brez priključkov |
Storitve in podpora
Obsežna garancija in prilagojena prilagoditev
Zagotavljamo, da vsak razdelilnik PLC 1x2 izpolnjuje ali presega objavljene specifikacije Telcordia GR-1209 in GR-1221, skladne s 100-odstotnim testiranjem pred odpremo. Specializirani smo za popolno podporo OEM in prilagajanje za popolno uskladitev z vašo zasnovo omrežja in zahtevami faktorja oblike. To vključuje poljubno standardno ali prilagojeno razmerje delitve (1xN & 2xN do 1x128), prilagodljivo embalažo (gola vlakna, mini blok, ABS škatla, LGX kaseta, montaža v stojalo), povezovanje s poljubno mešanico vrst SC, LC, FC, APC/UPC na vhodu in izhodu ter prilagojene dolžine nog vlaken in vrste plašča (250µm, 0,9 mm, 2,0 mm, 3,0 mm). Podpiramo EXW, FOB in druge pogoje dostave za lažjo globalno nabavo.
Tehnično znanje in izkušnje za optimizacijo omrežja
Naša inženirska ekipa nudi strokovno svetovanje pri načrtovanju in optimizaciji omrežja PON. Pomagamo pri analizi proračuna optične moči za kaskadne razdelilne arhitekture, priporočamo optimalno postavitev razdelilnika in razmerja za povečanje dosega in gostote naročnikov ter zagotavljamo risbe CAD za integracijo v vaša ohišja. Zagotovimo lahko tudi izčrpna poročila o preskusih in certifikacijsko dokumentacijo za potrebe vašega projekta in skladnosti s predpisi.
Dobavna veriga in globalna logistika
Upravljamo razširljivo proizvodno in dobavno verigo, ki je sposobna podpirati tako hitre-zahteve za vzorčenje kot velike-serijske proizvodne naloge za globalne uvedbe FTTH. Vzdržujemo strateško zalogo običajnih konfiguracij in nudimo konkurenčne dobavne roke za sestave po meri. Izdelki so skrbno zapakirani, da zagotovijo prihod v popolnem stanju. Za večje projekte zagotavljamo namensko koordinacijo logistike in-cene na podlagi količine.
