Večjedrni optični kabel serije GL-MCFC z visoko-gostoto pod-razvejalnih enot-Glory Optical je zasnovan za notranjo distribucijo hrbtenice in glavnega dvižnega voda v velikih poslovnih zgradbah, kampusih in poslovnih omrežjih. S številom vlaken 36, 48, 72 in 96 jeder, organiziranih v diskretnih 12-op-podenotah, ta kabel podpira razvejanje strukturirane talne-nivoje iz ene same hrbtenice - zmanjša uporabo cevi, hkrati pa ohrani celotno število vlaken vse do primarne distribucijske točke.

Barvno kodiranje po TIA-598/IEC 60304 zagotavlja, da je vsako vlakno edinstveno prepoznavno na kateri koli veji ali priključni točki, kar bistveno zmanjša čas in tveganje, povezano s spajanjem in označevanjem na terenu. Serijo GL-MCFC, ki je na voljo v večmodnih različicah OM3, OM4 in OM5 za pasovno-intenzivne kratke in srednje razdalje, ter v enojnem-načinu OS1/OS2 za daljše hrbtenične poteke, je mogoče natančno določiti, da ustreza zahtevam prenosa vsakega segmenta.

Možnosti plaščev iz PVC in LSZH ustrezajo tako standardnim predpisom za gradnjo notranjih prostorov kot tudi zahtevnejšim zahtevam prostorov za prezračevanje,-območij za upravljanje zraka in javnih prizorišč, kjer sta predpisana nizka emisija dima in izgorevanje-brez halogenov.

Tehnične specifikacije

Parameter	Specifikacija
Model izdelka	GL-Serija MCFC (36/48/72/96 Core)
Vrsta vlaken	OM3 / OM4 / OM5 večmodni\|OS1 / OS2 Single-način
Število jeder	36/48/72/96 (na zahtevo na voljo po meri)
Vlakna na pod-enoto	12 (TIA-598 / IEC 60304 barvno kodiran)
Zunanji premer pod-enote	Približno . 3.0 mm
Zunanji premer (OD)	13,8 mm (36-jedrni) – 28,2 mm (96-jedrni)
Material zunanjega plašča	PVC (standard) / LSZH (malo dima brez halogena)
Polnilni material	Noben
Dolgotrajna-natezna sila	400 N
Kratkotrajna{0}}natezna sila	1,300 N
Dinamični radij upogiba (namestitev)	Večji ali enak 15 × zunanji premer kabla
Statični radij upogiba (nameščen)	Večji ali enak 10 × zunanji premer kabla
Delovna temperatura	-30 stopinj do +80 stopinj
Temperatura shranjevanja	-40 stopinj do +80 stopinj
Neto teža	130 – 650 kg/km (odvisno od števila jeder)
Vnetljivost (možnost LSZH)	IEC 60332-3-24, skladno s kategorijo C
Emisija dima (možnost LSZH)	Skladno z IEC 61034

Scenariji uporabe

Podjetniška izgradnja hrbtenične distribucije.V velikih komercialnih pisarniških stavbah serija GL-MCFC zagotavlja hrbtenično povezavo z visoko-gosto med glavno opremo (MER) in telekomunikacijskimi sobami (TR) v vsakem nadstropju. Struktura razvejevanja pod-enote omogoča, da se ciljane pod-enote usmerijo na povezovalne plošče-na nivoju tal, ne da bi pri tem motili preostalo hrbtenico -, s čimer se občutno skrajša čas namestitve in odpravi potreba po ponovnem-vnosu ali ponovnem-zaključevanju nemotenega dela kabla.
Med-talne in-conske kable za podatkovne centre.Za okolja-podatkovnih centrov v stavbah, kjer se o številu vlaken in organiziranem usmerjanju ni-mogoče pogajati, serija GL-MCFC zagotavlja večmodno podporo OM3/OM4/OM5 za neposredno integracijo z aktivno opremo 10G, 25G, 40G in 100G. Kompakten profil pod-enote zmanjša odtis znotraj preobremenjenih kabelskih nosilcev in dvižnih jaškov, tako da so poti dostopne za prihodnje dodatke.
Kampus in več-segmentna omrežna infrastruktura.Za uvedbe v kampusu, ki zahtevajo optične povezave v več nadstropjih, krilih ali sosednjih zgradbah, eno-konfiguracije (OS1/OS2) serije GL-MCFC podpirajo prenosne razdalje, ki so daleč zunaj dosega večmodnih vlaken, medtem ko identična pod{4}}arhitektura veje enote ohranja konsistentnost in obvladljivost polja v celotnem projektu.

Lastnosti

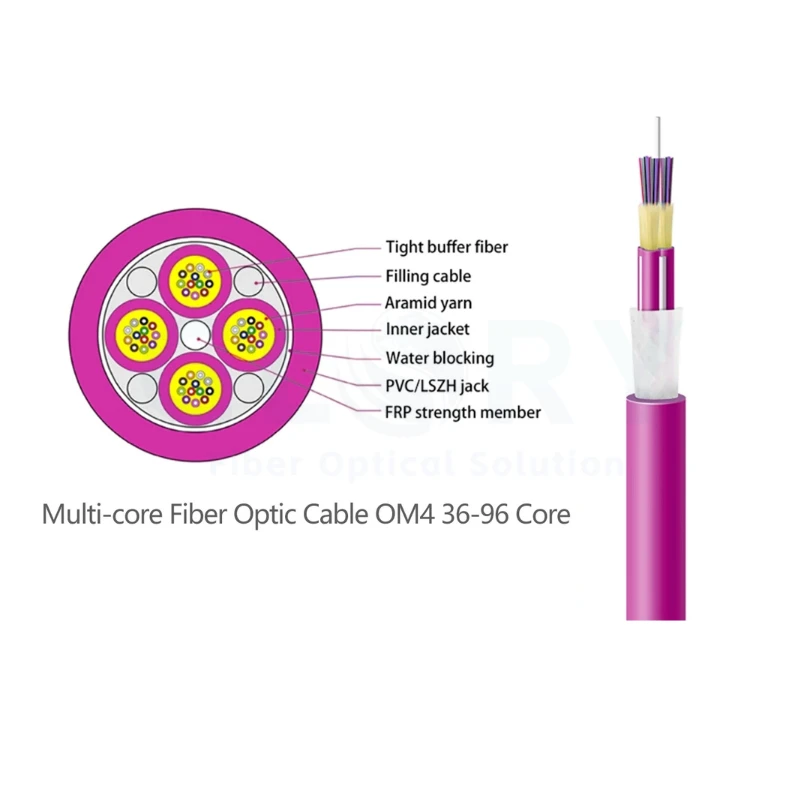

Thearhitektura veje pod-enoteje značilnost serije GL-MCFC. Vsak kabel vsebuje več ločenih pod-enot, od katerih je v vsaki natanko 12 barvno-kodiranih vlaken v tanki sekundarni vmesni cevi. Ta notranja organizacija omogoča monterju, da odlepi in usmeri eno pod-enoto do nadstropne-razdelilne plošče, medtem ko preostale pod-enote nemoteno nadaljujejo po glavni hrbtenični poti. Rezultat je merljivo zmanjšanje kompleksnosti namestitve in nižja stopnja napake pri delu z velikim številom vlaken v preobremenjenih dvižnih jaških.

Večmodna in eno-modna vsestranskostzagotavlja, da je serijo GL-MCFC mogoče določiti tako, da ustreza natančnim zahtevam prenosa katerega koli notranjega segmenta hrbtenice. OM3 zagotavlja 10G povezljivost do 300 m; OM4 razširi ta doseg na 550 m in izboljša zmogljivost 40G/100G; OM5 (širokopasovni večmodni) podpira multipleksiranje s kratkovalovno valovno dolžino (SWDM) za 100G in več z uporabo enega para vlaken. Možnosti enojnega-načina OS1/OS2 zagotavljajo učinkovito neomejen doseg hrbtenice za velike uvedbe v kampusu, vse v istem formatu kabla pod-enote.

Možnosti požarno{0}}združljivega jopičaobravnava celoten nabor okolij za namestitev v zaprtih prostorih. StandardPVC jaknaizpolnjuje običajne zahteve gradbenih predpisov in je stroškovno-učinkovita izbira za večino komercialnih aplikacij dvižnega voda. TheJakna LSZH- s certifikatom IEC 60332-3-24 (Kat. C) za omejeno širjenje plamena in IEC 61034 za nizko gostoto dima – je priporočena izbira za plenumske prostore, strežniške sobe, tunele, transportna vozlišča in vsa okolja, kjer bi strupeni halogenski plini ali močan dim zaradi zgorevanja kablov ogrozili osebje ali opremo.

Robustna mehanska zmogljivostpodpira zanesljivost kabla med namestitvijo in dolgoročno-rabo. Nazivna dolgotrajna-natezna obremenitev400 Nin kratkotrajni-namestitveni vrh1,300 Nprilagoditi zahtevam vlečenja skozi dolge cevi. Statični najmanjši radij upogiba 10× in dinamični najmanj 15× zunanji premer kabla ščitita celovitost vlaken med postopkom namestitve in v življenjski dobi povezave.

Prostor-učinkovito profiliranje visoke-gostoteohranja zunanji premer v razponu od 13,8 mm (36-jedro) do 28,2 mm (96-jedro), kar zagotavlja visoko število vlaken v kompaktnem preseku, ki učinkovito izkorišča kabelski pladenj in prostor za cevi. Za projekte, ki zahtevajo število vlaken nad 96 jedri, nestandardne konfiguracije podenot, posebne formulacije plašča ali blagovno znamko po meri, Glory Optical'sOEM/ODM programpodpira načrte po meri z inženirskim svetovanjem in formalnim sprejemljivim testiranjem.

Vprašanja in odgovori

V1: Kakšne so praktične razlike v prenosu med OM3, OM4 in OM5?

O: OM3 podpira 10G do 300 m in 40G/100G do 100 m. OM4 razširi doseg 10G na 550 m in 40G/100G na 150 m. OM5 (širokopasovni večmodni) je optimiziran za SWDM na štirih valovnih dolžinah -, kar omogoča 100G prenos na par vlaken na razdaljah do 150 m -, zaradi česar je najboljša izbira za okolja podatkovnih centrov z visoko-gostoto, ki načrtujejo rast zmogljivosti omrežja. Za segmente hrbtenice, ki presegajo omejitve večnačinovne razdalje, možnost eno-načina OS1/OS2 zagotavlja v bistvu neomejen doseg.

V2: Ali je mogoče konfiguracijo števila jeder ali pod-enote prilagoditi zunaj standardnih možnosti?

O: Da. Standardne konfiguracije pokrivajo 36, 48, 72 in 96 jeder v korakih po 12-op-optičnih podenotah. Število jeder po meri, število vlaken alternativnih pod-enot, nestandardne barve plašča in embalaža z blagovno znamko so na voljo prek programa OEM/ODM podjetja Glory Optical. Veljajo minimalne količine naročila in časovni okviri tehničnega pregleda; kontaktirajte našo prodajno ekipo za uradno ponudbo in tehnično svetovanje.

V3: Kakšne so pravilne vrednosti namestitve in statičnega polmera krivine za vsako različico?

O: Dinamični (med namestitvijo) minimalni radij upogiba je 15-krat večji od zunanjega premera kabla; statični (v-mirovanju) minimum je 10-kratni zunanji premer. Za različico s 36-jedri (OD ≈ 13,8 mm) je statični minimum približno 138 mm. Za 96-različico jedra (OD ≈ 28,2 mm) je približno 282 mm. Kršitev teh omejitev tvega povečano oslabitev, izgubo signala zaradi mikro upogibov in potencialno zlom vlaken znotraj podenote.

V4: Ali je ta kabel združljiv s sistemi priključkov MTP/MPO za uvedbo plug-and-play?

O: Da. Posamezne pod-enote so popolnoma združljive z zaključkom LC, SC in MTP/MPO na obeh koncih. Glory Optical lahko dobavi vnaprej-zaključene sklope s konektorji MTP/MPO za direktno integracijo plug{4}}and-play s kasetami za popravke in ploščami za povezovanje, kar odpravlja potrebo po spajanju na terenu in pospešuje čas zagona v projektih podatkovnih centrov ali strukturiranih kablov.

V5: V katerih okoljih namestitve je plašč LSZH obvezen in ne zgolj priporočljiv?

O: LSZH je običajno predpisan z lokalnimi gradbenimi predpisi in standardi (kot je EN 50575 CPR razreda Dca ali višji v Evropi), kadar koli je kabel nameščen v zaprtih ali slabo prezračevanih prostorih - vključno s strežniškimi sobami z dvignjenimi-tlemi, stropi plenuma, conami za -prezračevanje HVAC, podzemnimi tranzitnimi postajami, letališči, bolnišnicami in več-stanovanjske stavbe. V primeru požara materiali LSZH proizvedejo bistveno manj dima in nič halogenske kisline, kar izboljša varnost pri evakuaciji potnikov in omeji korozivno škodo na sosednji elektronski opremi.
