Mtp To Lc Breakout Cable

12-žilni prelomni kabel MTP na LC
MTP je sistem pred{0}}povezovanja optičnih vlaken z visoko gostoto, ki se običajno uporablja na treh področjih.
• Aplikacija Data Center z okoljem visoke gostote
•Optična vlakna do stavbe
• Uporaba notranjega konektorja v optični opremi.
Kabel snopa MTP/MPO, imenovan tudi prelomni kabel MTP/MPO ali ventilatorski-kabel MTP/MPO, je kabel iz optičnih vlaken, zaključen s priključki MTP/MPO na enem koncu in priključki MTP/MPO/LC/FC/SC/ST/MTRJ (običajno MTP na LC) na drugem koncu. Glavni kabel je običajno 3,0 mm okrogel kabel LSZH, prelomni kabel 2,0 mm. Na voljo sta ženski in moški konektor MPO/MTP, moški konektor pa ima nožice. Vsi priključki MPO/MTP, ki jih uporabljamo, blagovne znamke USConec. Vsi naši optični patch kabli MPO/MTP so skladni s standardoma IEC-61754-7 in TIA-604-5. Izvajamo lahko tako standardni kot elitni tip. Za kabel s plaščem lahko izdelamo 3,0 mm okrogle kable, lahko pa so tudi trakasti kabli z ravnim plaščem ali goli trakasti kabli MTP.

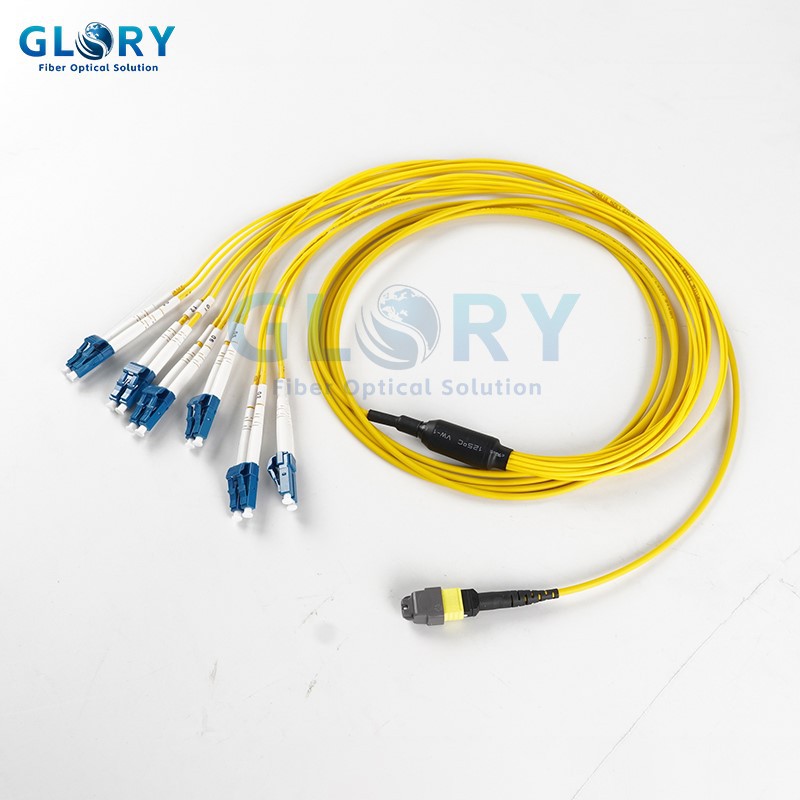

Prelomni kabel MTP do LC je zasnovan za aplikacije z visoko gostoto, ki zahtevajo visoko zmogljivost in hitro namestitev ter izpolnjujejo različne zahteve za optične kable.

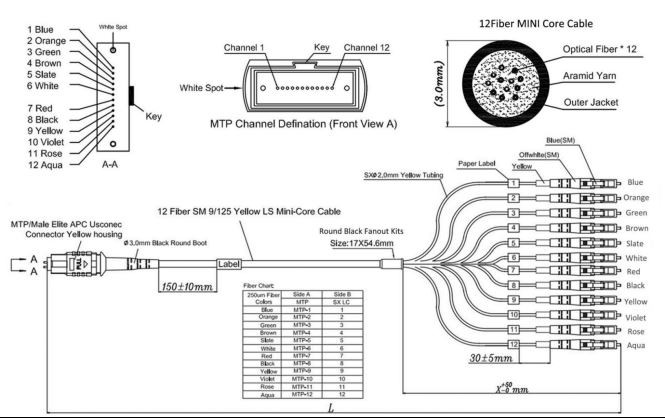

Spodaj so specifikacije prelomnega kabla MTP do LC kot referenca. Priključek MTP je moški Elite APC Usconec priključek Rumeno ohišje, kabel je enomodni minižilni kabel z 12 vlakni, kompleti za okrogel ventilator-out, prelom 2,0 mm. Barva notranjih vlaken od 1 do 12 je modra, oranžna, zelena, rjava, skrilavec, bela, rdeča, črna, rumena, vijolična, rožnata, modra.

• Postavitev optičnega omrežja
• Fast Ethernet
• Gigabit Ethernet

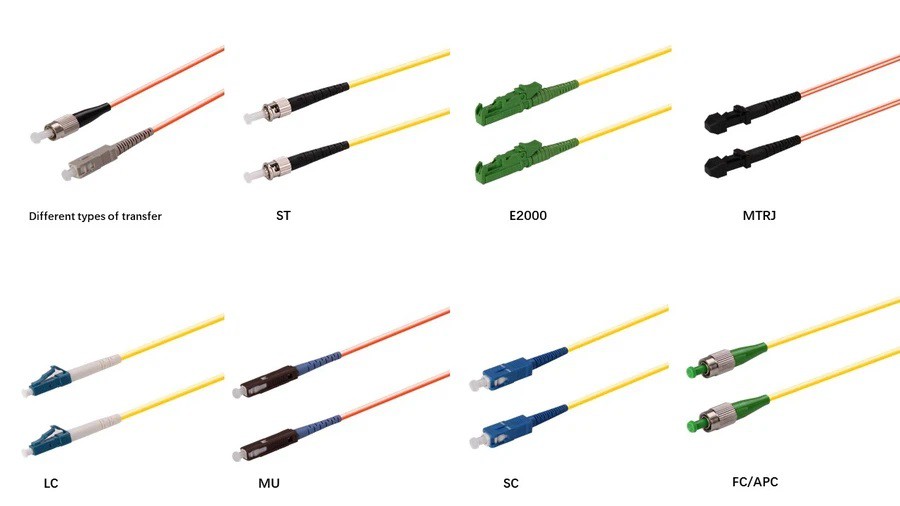

1. Izberite vrsto priključka, ki ga potrebujete.

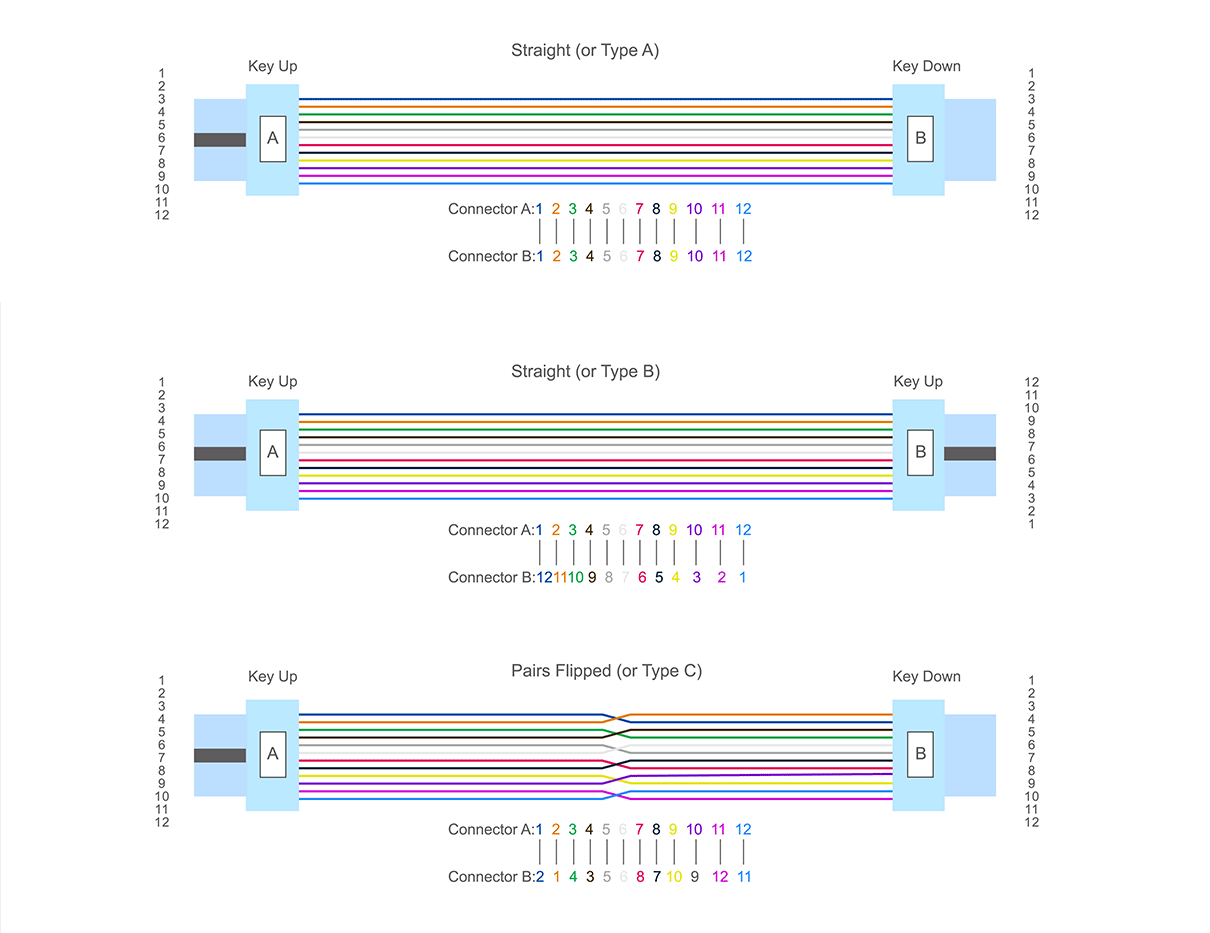

2 Tri metode polarnosti tipa A, tipa B in tipa C se uporabljajo za zagotavljanje pravilne dvosmerne dodelitve.
Prosimo, upoštevajte: Ko je povezan z dvema oddajnikoma in sprejemnikoma 40G QSFP+, izberite križ tipa B kot polariteto; ko je povezan z drugo opremo, kot je kaseta MTP LGX, lahko izberete katero koli polariteto, kot jo potrebujete.

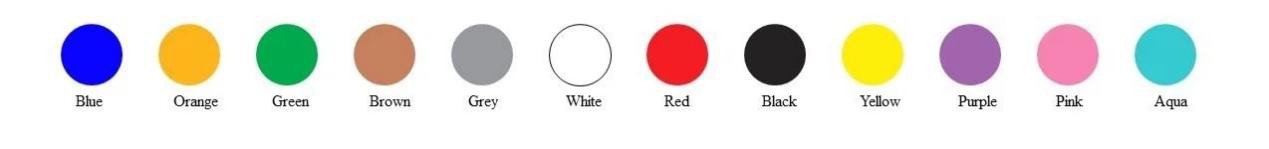

3 Barvo kabla je mogoče prilagoditi.

Obsežna garancija in prilagoditev
Zagotavljamo delovanje našega prelomnega kabla MTP do LC, pri čemer je vsak sklop 100 % preizkušen v skladu s standardoma IEC-61754-7 in TIA-604-5. Ponujamo obsežno prilagoditev, ki temelji na aplikacijah, da zadostimo natančnim zahtevam: izbira vrste in števila vlaken (enomodni G652D/G657A ali večmodni OM3/OM4/OM5, v 8, 12 ali 24 vlaknih), poliranje in tip konektorja (MTP/MPO UPC/APC do LC/SC/FC), konfiguracija polarnosti (tip A, B ali C), kabelski plašč vrsta in barva (3,0 mm okrogel, ploščat trak, LSZH, OFNR/OFNP) in dolžine po meri. Na voljo so tako standardni konektorji kot konektorji elite/z nizkimi izgubami.

Tehnično strokovno znanje in izkušnje za integracijo-z visoko gostoto
Naša tehnična ekipa zagotavlja strokovno podporo za načrtovanje in uvajanje prelomnih rešitev. Pomagamo pri izbiri sheme polarnosti in validaciji za vašo specifično opremo (oddajniki-sprejemniki, kasete, plošče), načrtovanju napeljave kablov za optimizacijo prostora in vodljivosti v gostih omarah ter analizi proračuna sistemskih izgub. Vaši ekipi za uvajanje lahko ponudimo podrobne -diagrame in vodnike za integracijo.
